Tre-stifts lödterminal mikrobrytare för hushållsapparater

As the benchmark model of Yueqing Tongda Wire Electric Factory's micro switch series, the Three-Prong Solder Terminal Micro Switch for Household Appliances features "high sensitivity, ultra-long lifespan, and multi-scenario adaptability" as its core advantages. Genom att integrera företagets 35-åriga expertis inom switchtillverkning har det blivit en viktig kontrollkomponent inom hushållsapparater, bilelektronik, industriell automation och andra områden, tack vare dess minimala kontaktgap och snabbverkande mekanism. Dess prestanda och tillförlitlighet har certifierats av flera auktoritativa organisationer över hela världen, vilket säkerställer dess vanliga position på nischmarknaden.

Modell:HK-14-10A-306

Skicka förfrågan

Produktbeskrivning

WEIPENG® är en ledandeTre-stifts lödterminal mikrobrytare för hushållsapparater tillverkare, leverantörer och exportör.

Micro Switch Introduktion

HK-14-serien erbjuder mycket flexibla anpassningsalternativ för att möta olika applikationskrav. Manöverkraften kan anpassas (mindre än 5,0 N i spakfritt tillstånd, standard 30±15 gf), med ett manöverslagsområde på 0,6–1,5 mm, lämpligt för olika utlösningskrafter och förskjutningsscenarier. Spakstilar är anpassningsbara, inklusive raka, böjda och rullspakar, som kan matcha olika mekaniska transmissionsstrukturer. Kontaktformulär täcker hela utbudet av SPDT (1NO 1NC), NO och NC.

Typiska tillämpningsscenarier

Tack vare sin höga anpassningsförmåga används HK-14-serien flitigt i kärnutrustning inom flera områden:

Vitvaror: Kontroll av mikrovågsdörr, programkontroll för tvättmaskin, ugnstemperaturutlösare, omkopplare för vattendispenser;

Industriell automation: Resegräns, transportörens positionering, nödstoppsanordning för små maskiner, signalutlösare för testutrustning;

Bilelektronik: Detektering av bildörrlås, gräns för sätesjustering, baklucka, kontroll av elfönster;

Elverktyg: borrmaskin, start/stopp-brytare för vinkelslip, utlösare för skydd mot överbelastning av verktyg;

Instrument och utrustning: Knappar för medicintekniska produkter, mätinstruments färdbrytare, signalväxling av kommunikationsutrustning.

Mikrobrytarparameter (specifikation)

Switch tekniska egenskaper:
PUNKT	Teknisk parameter		Värde
1	Elektrisk klassificering		5(2)A/10A/16(3)A/21(8)A 250VAC
2	Kontakta motståndet		≤30mΩ Initialt värde
3	Isolationsmotstånd		≥100MΩ (500VDC)
4	Dielektrisk Spänning	Mellan ej anslutna terminaler	1000V/0,5mA/60S
		Mellan terminaler och metallramen	3000V/0,5mA/60S
5	Elektriskt liv		≥50 000 cykler
6	Mekaniskt liv		≥1000000 cykler
7	Driftstemperatur		-25~125℃
8	Driftsfrekvens		elektrisk: 15 cykler Mekanisk: 60 cykler
9	Vibrationssäker		Vibrationsfrekvens: 10~55HZ; Amplitud: 1,5 mm; Tre riktningar: 1H
10	Lödförmåga: Mer än 80 % av nedsänkt del skall täckas med lod		Lödtemperatur: 235±5 ℃ Nedsänkningstid: 2~3S
11	Löd värmebeständighet		Dopplödning: 260±5℃ 5±1S Manuell lödning: 300±5℃ 2~3S
12	Säkerhetsgodkännanden		UL, CSA, VDE, ENEC, TUV, CE, KC, CQC
13	Testvillkor		Omgivningstemperatur: 20±5 ℃ Relativ luftfuktighet:65±5%RH Lufttryck: 86~106KPa

Micro Switch-funktion och applikation

1. Säker, pålitlig grundbrytare
2.Snyggt utseende, snäv kontiguration.Kännetecknande: liten kontaktförmåga, snabb verkan, hög känslighet och liten 3.driftsrörelse.
4.Lång lite, hög tillförlitlighet
5. En mängd olika kontaktterminaler
6.A variation av temperatur grad
7. En mängd olika spakar
8.Anta härdplast eller temoplast
9. Används i stor utsträckning i hemmet elektronisk utrustning automatisk maskinkommunikation equionbil elektron, apparater och 10. instrument, elektriskt rörelseverktyg etc.

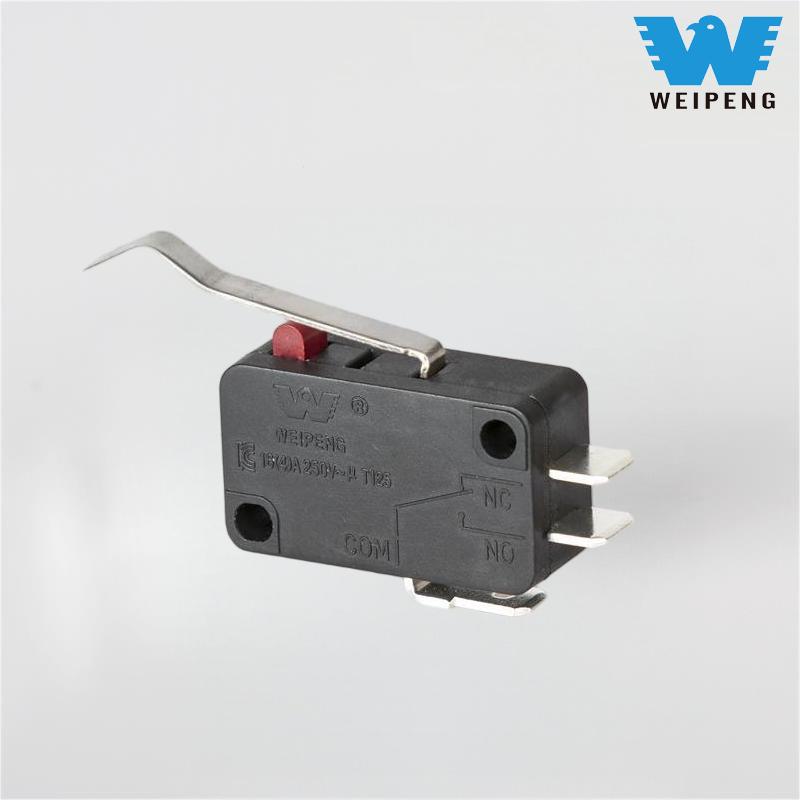

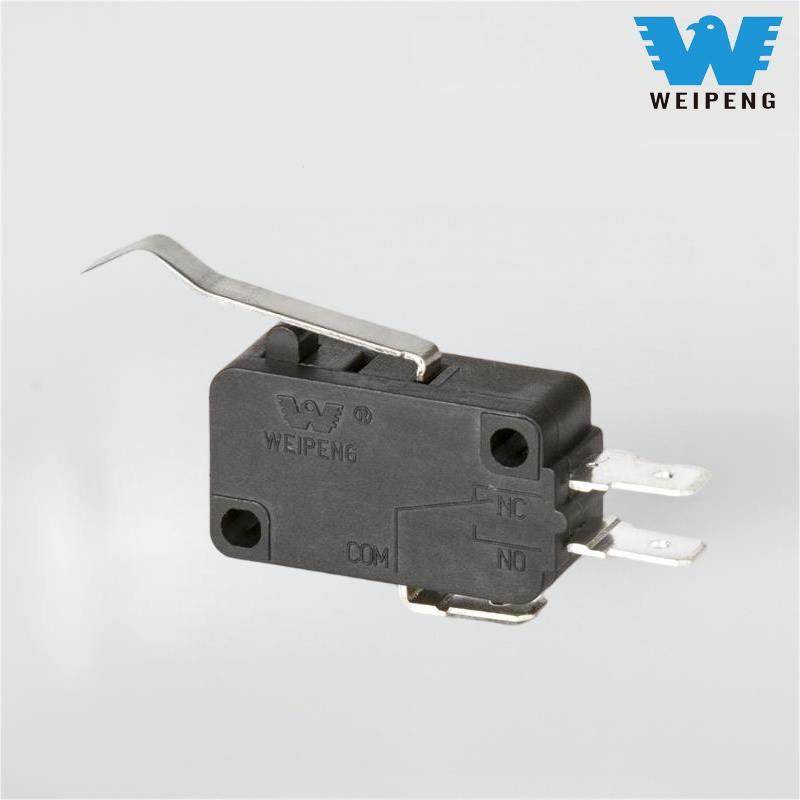

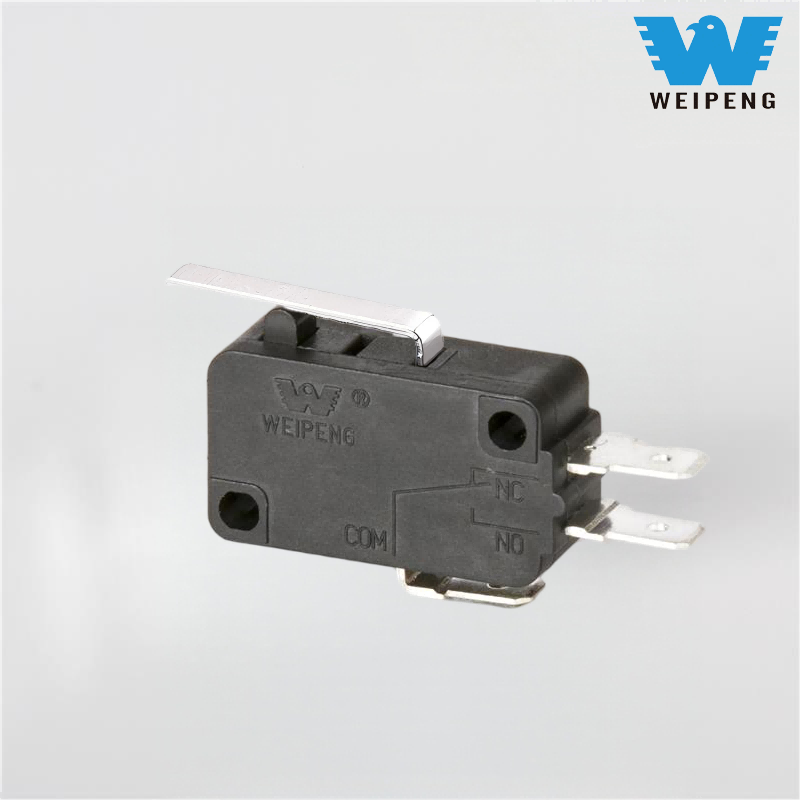

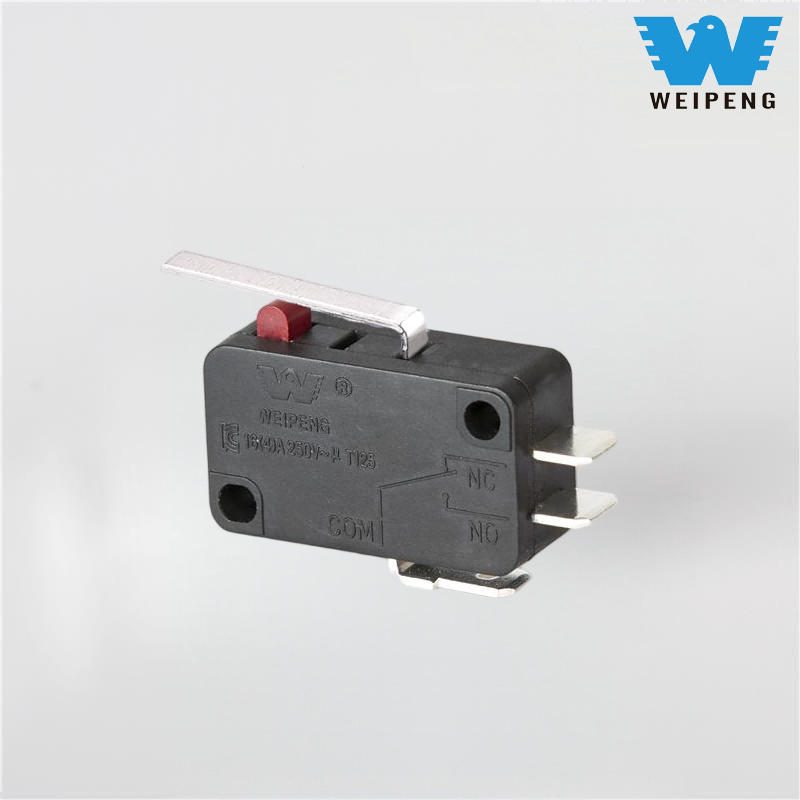

Micro Switch detaljer
