Vippströmbrytaren På Av-läge: Den kompletta guiden för nybörjare och experter

Att förståvippströmbrytarens på-av-lägeär en mycket viktig faktor för proffs och amatörer som arbetar med elektriska eller elektroniska apparater. Vippströmbrytaren används på olika sätt på olika ställen, till exempel i hushållsprodukter, i bilinstrument, i datorutrustning, i grenuttag och i fabriker. Om du är intresserad av metoderna för att avgöra om vippbrytaren fungerar eller inte, samt att lära känna dess konstruktion, funktion och fel, kommer du definitivt att hitta svaren i den här manualen.

Vad är en vippbrytare?

En vippströmbrytare är en elektrisk strömbrytare som gungar när den trycks ned, snarare än att röra sig vertikalt. Gungningen antingen fullbordar eller bryter kretsen och styr elektrisk ström. Vippströmbrytare blev populära bland ingenjörer. De är starka, lätta att använda och pålitliga. Det finns många typer av vippbrytare när det gäller design, former och storlekar, men deras primära roll förblir densamma: att slå på och av på ett tillförlitligt sätt.

Identifiera på och av-läget för en vippbrytare

När man ansluter sig till vippomkopplarnas värld är en av de första frågorna som kommer att tänka på: Hur tar man reda på om omkopplaren är på eller av? Branschen har förenklat uppgiften genom att ta fram några generella indikatorer. Hitta internationella symboler tryckta på switchens framsida eller präglade på den.

I= PÅ
O= AV

Om du flyttar omkopplaren i riktning mot markeringen, som säger "I", kommer den elektriska kretsen i fråga att slutföras och enheten slås på. Om strömbrytaren vrids i riktning mot markeringen "O", avbryts anslutningen och enheten slutar fungera. Tack vare så enkla skyltar kan säkerheten garanteras. I vissa situationer kan färgvärden användas för att läsa röd färg för "PÅ" och svart eller vit färg för "AV".

Vanliga konfigurationer av vippomkopplare

Vippbrytare finns i flera konfigurationer: enkelpolig enkelkast (SPST), dubbelpolig enkelkast (DPST), enkelpolig dubbelkast (SPDT) och dubbelpolig dubbelkast (DPDT). Den valda konfigurationen indikerar hur många kretsar vippbrytaren kan styra. Dessutom avslöjar den om omkopplaren kan utföra sin funktion i många lägen.

Normalt avser på-av-funktionen SPST-designen, där den ena änden slår på strömkällan (ON) och den andra änden stänger av den (OFF). Emellertid kan typer av DPDT- eller SPDT-omkopplare inkludera fler positioner för att byta riktning eller göra olika anslutningar i kretsen. Att vara medveten om designen på din vippbrytare hjälper till att ansluta och använda den på rätt sätt.

Tillämpningar av vippomkopplare och deras på/av-lägen

På grund av deras bekväma design och enkelhet att använda, finns vippomkopplare i många enheter. Här är de viktigaste tillämpningarna där korrekt identifiering av på och av position är viktig:

Hushållsapparater: När det gäller kaffemaskiner, vattenkylare, dammsugare och fläktar, har vippbrytare föredragits på grund av deras enkla användning.
Bil: Vippläge är allt när det gäller att styra instrumentbrädan, fönstren, justering och belysning.
Industriell: Tunga maskiner har alltid förlitat sig på tydligt markerade och pålitliga omkopplingar.
Elektronik och datorer: Det är självklart att elektriska remsor, displayer och chassi använder sig av vippbrytare för att undvika problem med ström och hantering.

Att förstå informationen om vippbrytaren är avgörande för smidig och säker drift av enheter, vilket exemplen illustrerar. Fysisk position samt att förstå betydelsen av symboler hjälper till att förhindra oavsiktlig start och/eller stopp av enheter som kan resultera i skador eller personskador.

Visuella och fysiska signaler för på-av-position

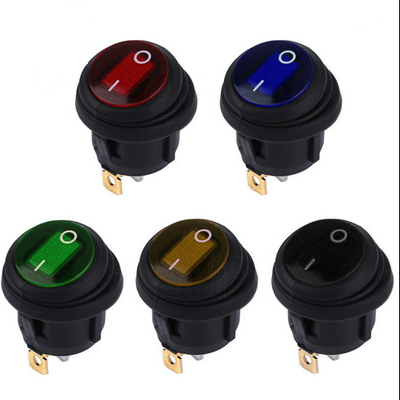

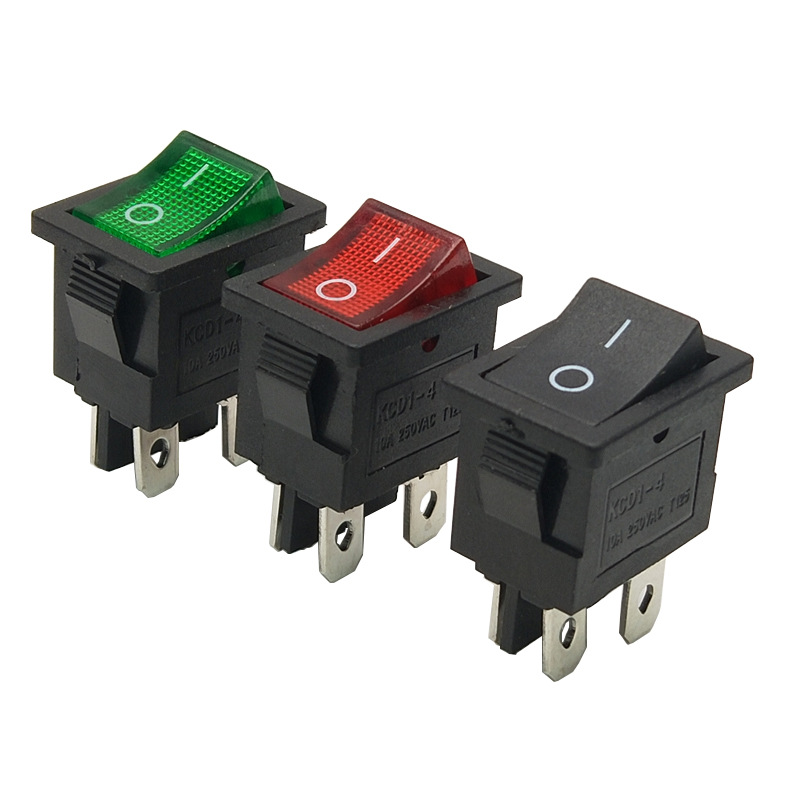

Förutom de grundläggande "I"- och "O"-symbolerna kan vippomkopplare också innehålla olika visuella och taktila signaler så att användarna snabbt kan förstå dess tillstånd. Vissa strömbrytare har upplysta markeringar där en neonlampa eller en lysdiod tänds när själva strömbrytaren slås på. Dessutom finns det strömbrytare med taktila indikatorer som kan ha en robust kant eller en dubbel ihålig yta för att möjliggöra känsla av på och av sidorna

Switchens fysiska egenskaper ger också värdefull information. I de flesta fall innebär "ON"-inställningen att omkopplaren flyttas mot operatören, medan "OFF"-läget innebär att man vrider omkopplaren i motsatt riktning. I enheter monterade på paneler kan det finnas en möjlighet att bibehålla en standardiserad placering av strömbrytaren så att "ON" är placerad i den övre delen eller nära användaren, enligt vissa regler.

Hur man installerar och kopplar en vippbrytare för korrekt på-/av-funktion

Korrekt inställning av vippströmbrytaren säkerställer att strömbrytarens på- och avstängningsstatus fungerar avsett. Processen är som följer:

Steg 1: Identifiera switchtypen
För att ta reda på vilken switch du använder, avgör om det är en SPST-, DPST-, SPDT- eller DPDT-switch eftersom det kommer att avgöra dina ledningsanslutningar.
Steg 2: Hitta symbolerna "I" och "O".
När du placerar omkopplaren i fästet, se till att "I" är vänd mot rätt sida.
Steg 3: Anslut terminalerna
Kabeldragning är vanligtvis bara en fråga om att ansluta strömkällan till "live"-uttaget och ansluta apparaten till "load"-uttaget enligt tillverkarens instruktioner.
Steg 4: Kör tester på switchen
När du har anslutit strömbrytaren, gör en kontroll för att se till att strömbrytaren slår på din enhet genom att trycka på "I" och att "O" stänger av den.

Att installera vippströmbrytaren på fel sätt kan göra att på/av-funktionen vänds om, vilket kan vara både förvirrande och farligt. Om du inte är säker på hur installationen fungerar är det bra att kontakta en behörig elektriker och be om hjälp med att förstå kopplingsscheman som ges av tillverkaren av strömbrytaren.

Säkerhetsöverväganden med vippbrytare

Säkerheten är av yttersta vikt när det kommer till elektriska kontroller. Här är några bästa praxis att följa för att hittapå-av-läge för vippbrytare:

Tydliga markeringar: Se till att tydligt markera dina strömbrytare med bokstäverna "I" och "O", eller använd klistermärken om det behövs. Konsistens: När du installerar omkopplare, se till att på/av-riktningen överensstämmer med hur den är installerad på andra enheter eller paneler. Undvik oavsiktlig växling: Undvik att använda strömbrytare som inte har skydd, lock eller låsmekanik eftersom det kan vara farligt på industriella och trånga arbetsplatser. Periodisk service: Kontrollera regelbundet omkopplarna för tecken på slitage, blekta markeringar eller andra defekta delar som kan orsaka funktionsfel.

Genom att implementera dessa säkerhetsåtgärder ser du till att inte bara du utan även andra kommer att kunna bestämma vippströmbrytarens på-av-läge och undvika eventuella elektriska problem.

Vanliga frågor

Hur vet man om en strömbrytare är i läge på eller av?De flesta vippomkopplare använder vanliga grafiska signaler: "I" indikerar att ställdonet utför en PÅ-funktion, medan "O" indikerar att det utför en AV-funktion. "I"-sidan är den som gör kretsen komplett, medan "O"-sidan kopplar bort den. I de fall där inga signaler tillhandahålls, se tillverkarens manual. Dessutom kan ibland omkopplarna lysa när de är i ON-läge eller placerade på ett sådant sätt att sidan som trycks mot användaren är i ON-läge. Ett enkelt test utfört genom att växla omkopplarna kan också utföras för att bestämma dess position.

Lyser alla vippomkopplare när de är PÅ?Belysning finns inte i alla vippbrytare. Medan belysta strömbrytare hjälper något när miljön är mörk, kan en vanlig strömbrytare bara använda märkning eller känsla.

Kan jag installera en vippbrytare på egen hand?Ja, om du följer den korrekta kopplingsproceduren och säkerhetsstandarderna. Se till att du kontrollerar omkopplarens specifikationer och hänvisar till kopplingsscheman för att bekräfta att den är rätt orienterad och fungerar korrekt.

Vad händer om strömbrytaren installeras baklänges?Om den är felaktigt installerad kan vippomkopplaren fungera på motsatt sätt - när "O"-sidan trycks in kan det leda till att enheten slås på vilket orsakar förvirring och utgör fara. Man bör styra orienteringen på rätt sätt och kontrollera omkopplarens funktionalitet efter att ha installerat den.

Är vippbrytare lämpliga för högströmsenheter?Det finns en hel del vippomkopplare som kan fungera perfekt med högspännings- och högströmstillämpningar; Det är dock alltid tillrådligt att se till att betygen är tillräckliga för din applikation. Användning av en strömbrytare med otillräcklig kapacitet kan orsaka överdriven värmeutveckling eller funktionsfel.

Felsökning av vippbrytare på-/av-problem

Medan vissa maskiner som har vippbrytare inte svarar på lämpligt sätt på ändringar av deras status. Felsökning av strömbrytarens på- och avstängningsfunktion innebär att man undersöker både strömbrytaren och kretsen:

- Till att börja med, kontrollera visuella indikatorer som symbolerna "I"/"O" tillsammans med ljusindikatorerna för att fastställa platsen.
- Efter det, stäng av strömmen och kontrollera strömbrytaren för slitage, rost eller mekaniska haverier. Gungfunktionen/delen ska fungera enkelt utan fel.
- Använd en kontinuitetstestare eller en multimeter för att kontrollera att omkopplaren framgångsrikt skapar en krets medan den vrids till "I"-läget och avbryter den i "O".
- Om det finns flera brytare, se till att de installeras enhetligt och överensstämmer med ledningsschemat.

Om en strömbrytare har slutat fungera kan det vara nödvändigt att byta strömbrytare. När du byter strömbrytare, se till att använda strömbrytare med originalspecifikationerna så mycket som möjligt, särskilt när det gäller spännings- och strömkrav.

Alternativ till vippknappar för på-/av-kontroll

Även om vippströmbrytare är bland de mest populära strömbrytartyperna nuförtiden, är de inte det enda tillgängliga alternativet för på-av-funktionalitet. Andra brytartyper inkluderar vippomkopplare, tryckknappsomkopplare, vridomkopplare och skjutreglage. Alla dessa typer av switchar har distinkta design och funktioner. För att illustrera har vippomkopplare en spakmekanism som drar omkopplaren från ett läge till ett annat medan tryckknappsbrytare aktiveras genom att trycka och släppa en knapp. Valet av typ av strömbrytare beror på vad den specifika applikationen kräver vad gäller hållbarhet, ergonomi eller estetiskt utseende.

Underhåll och byte av vippbrytare

Att underhålla din vippomkopplare är nödvändigt för att säkerställa dess tillförlitlighet när det gäller på-av-läget. Var försiktig när du rengör strömbrytaren, eftersom närvaron av smuts och fukt kan störa markeringarna. Om din vippströmbrytare börjar kännas klibbig, visar tecken på funktionsfel eller har blivit skadad, är det vanligtvis lämpligt att byta ut den. Ersättningen bör motsvara märkström, spänning och fysiska dimensioner. Använd samma ledningar och orienteringsmetoder som diskuterats tidigare.

Att välja det bästaVippbrytareför din ansökan

När du väljer en vippströmbrytare är det viktigt att se till att omkopplarens klassificeringar är lämpliga för enhetens elektriska behov. Helst bör man leta efter vippomkopplare som har tydliga markeringar som indikerar strömbrytarens på- och avaktivering, är gjorda av hållbara material och är lätta att använda. Om strömbrytaren ska användas i en miljö där sikten är av största vikt, är upplysta strömbrytare det bästa alternativet. Högströmsenheter bör använda omkopplare som har högklassiga kontakter och isolering. Bedöm utformningen av omkopplaren noggrant för att se till att användarna är medvetna om huruvida vippströmbrytaren är i på eller av läge hela tiden, för att undvika misstag.

Så, för att sammanfatta, att bemästra vippbrytare i på-av-läget innebär att förstå symboler, fysiska signaler, ledningar, användning och säkerhet. Genom att välja, installera och underhålla vippbrytare noggrant kommer du att se till att dina elektriska enheter är säkra att använda. Det spelar ingen roll om du är en tekniker, ingenjör, hobbyist eller bara kontrollerar hushållsapparater; du kan använda den här guiden för att hantera vippbrytare, samt lösa vanliga problem.
