NC Micro Switch: Den definitiva handboken för att känna till, välja och använda NC Micro Switchar

Människor som är involverade i elektronik, industriell automation och gör-det-själv-gemenskapen känner till mikrobrytare; de mindre kända mästarna av styrkretsar. En typ av mikrobrytare är NC-mikrobrytaren (Normal Closed micro switch), vilket är extremt viktigt. Om du tänker på hur du identifierar en NC-switch, dess tillämpning eller att hitta rätt NC för ditt projekt, har den här guiden alla svaren på NC-mikrobrytare, dess skillnad från NO-mikrobrytare och dess tillämpningar.

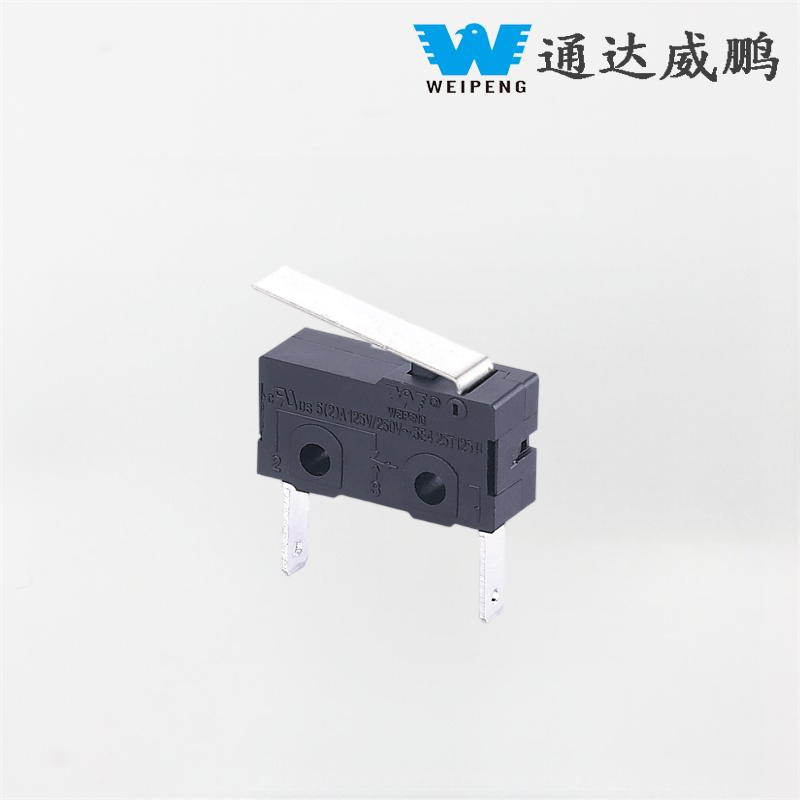

Vad är enNC mikrobrytare?

En NC-mikrobrytare, eller en normalt stängd mikrobrytare, är en elektrisk strömbrytare som stannar i sitt stängda läge och låter elektriciteten flöda tills den utlöses. Då öppnar strömbrytaren och stoppar strömflödet i kretsen. Detta strider mot en NO (Normally Open) mikrobrytare, som är öppen innan den utlöses och stänger efteråt. Det finns andra termer som används för mikrobrytare och en av dem är snäppbrytare på grund av deras snabba växlingsrörelser.

I arbetsläge, när ställdonet inte är i funktion, är kontakterna i kontakt och ström flyter igenom. När ställdonet är aktiverat öppnas kontakterna, vilket bryter strömflödet. Dessa typer av NC-mikrobrytare blir nödvändiga i kretsar för att säkra nödstopp, säkerhetsuppdrag och de som kräver återkoppling.

Hur fungerar en NC Micro Switch?

Mikrobrytare drivs av ett system som gör att de kan producera en snabb och bestämd aktiveringsrörelse. Inuti strömbrytaren finns en mekanism med fjäderbelastad tryckknapp. Genom att trycka ned ställdonet uppstår ett "snäpp" och kontakternas läge ändras.

För en NC-mikrobrytare:

• När ställdonet inte är i rörelse ansluts COM-terminalen till NC-terminalen.
• Ett tryck på ställdonet bryter COM-NC-anslutningen och öppnar kretsen.

Denna princip har tillämpningar som är otaliga; dessa inkluderar allt från säkerhetsspärrar i apparater och reglage för industrimaskiner till hissdörrar och varuautomater.

Hur avgör man om en switch är NC eller NO?

Att veta om en mikroswitch är NC eller NO är en viktig aspekt av kretsutveckling och underhåll. Här är några metoder för att identifiera typen:

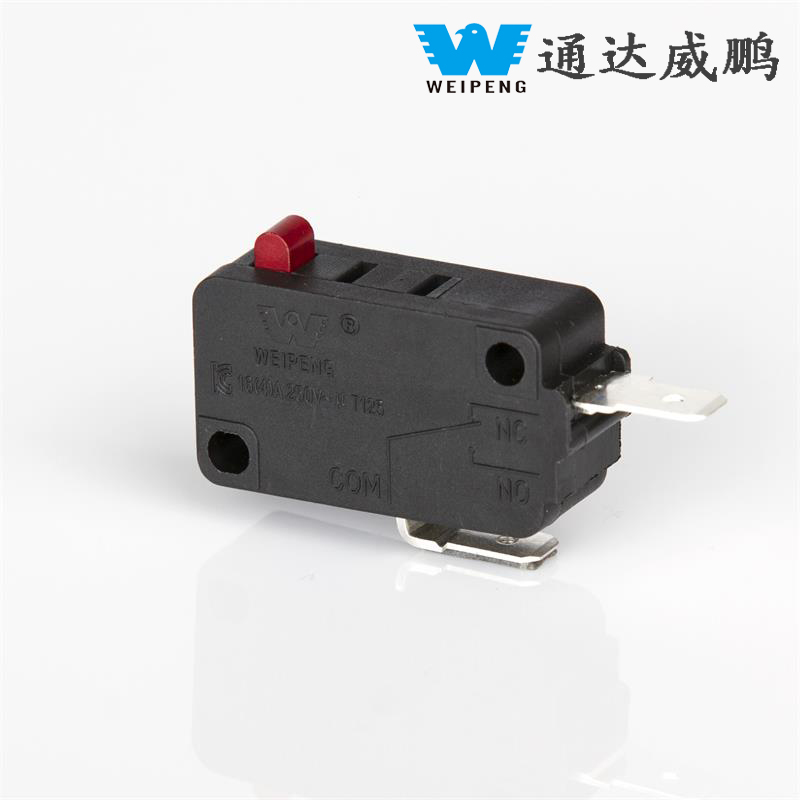

Visuell inspektion:"NC" (normalt stängd) och "NO" (normalt öppen) är de etiketter som vanligtvis finns på ett antal mikrobrytare. Var noga med att undersöka omkopplarens hölje för dess märkning.

Testa med en multimeter:Justera din multimeter till kontinuitetsläge (eller ohm). Sätt en avledning i punkt COM och den andra avledning till den misstänkta NC-punkten. Multimetern ska indikera kontinuitet utan att trycka på ställdonet. När man trycker på manöverdonet ska kontinuiteten brytas.

Tillverkarens datablad:När databladet ses kommer terminalerna att avslöja om de är NC, NO och COM och även några andra specifikationer.

Genom att ta dessa steg säkerställer du att du exakt identifierar och ansluter rätt switch för din krets.

Vanliga tillämpningar av NC Micro Switchar

NC-mikrobrytaren finns i ett oändligt antal applikationer där säkerhet och omedelbar åtgärd är av största vikt.

1. Säkerhetsmekanismer:NC mikrobrytare används som felsäkra element i industrimaskiner och hushållsapparater. Till exempel kommer NC-brytaren att stänga av kretsen när en dörr eller ett lock öppnas, och maskinen kommer att sluta fungera, vilket förhindrar olyckor.

2. Nödstoppssystem:Nödstoppsknappar fungerar vanligtvis med NC-mikrobrytare. När nödstoppsknappen trycks in öppnas en krets, vilket stoppar utrustningen omedelbart.

3. Säkerhetssystem:NC-mikrobrytaren är ett instrument som används i sabotageomkopplare utformade för larmsystem och aktiverar larmet vid intrång av en dörr eller ett fönster.

4. Biltillämpningar:Inom fordon gör NC-mikrobrytare det möjligt att koppla in bromspedalen vilket leder till att bromsljusen aktiveras eller att farthållaren stoppas.

5. Hissar och åtkomstkontroll:NC mikrobrytare i hissdörrar är ansvariga för att upptäcka dörrstängning. Om inte dörrarna är helt stängda kommer hissen inte att gå.

Dessa fall visar vikten av NC-mikrobrytare för att uppnå driftsäkerhet och systemtillförlitlighet.

Jämför NC och NO Micro Switchar

Att inse skillnaden mellan NC-mikrobrytare och NO-mikrobrytare är avgörande för att säkerställa lämplig design av kretsar och problemlösning.

NC (normalt stängt):Som standard förblir kretsen stängd och öppnas genom aktivering. Används vanligtvis där brytning av kretsen betyder en förändring i status eller ger en varning, särskilt i säkerhetsrelaterade applikationer.

NEJ (normalt öppet):Omkopplarens standardläge är "av" och måste aktiveras för att stänga kretsen. Strömställaren kan användas för att aktivera enheter och larm, till exempel genom att trycka på en knapp för att tända en lampa.

Beslutet att använda antingen NC eller NO kommer att bero på applikationen. NC lämpar sig bättre för att övervaka de vanliga störningarna medan NO bör väljas för de fall en åtgärd behöver initieras när det sker en förändring.

Hur väljer man rätt NC Micro Switch?

När du står inför en uppsjö av varumärken och produkter är det nödvändigt att tänka på flera saker för att välja rätt NC-mikrobrytare.

1. Elektriska värden:Se till att alla mikrobrytare du väljer matchar spännings- och strömkraven för ditt system, eftersom det finns många varianter att välja mellan.

2. Aktiveringskraft:Mikrobrytare har olika kraftkrav för aktivering. Välj enligt känslighetskrav och om lägre krafter behövs för skonsamma applikationer medan högre kraftalternativ kan vara avgörande för styv användning.

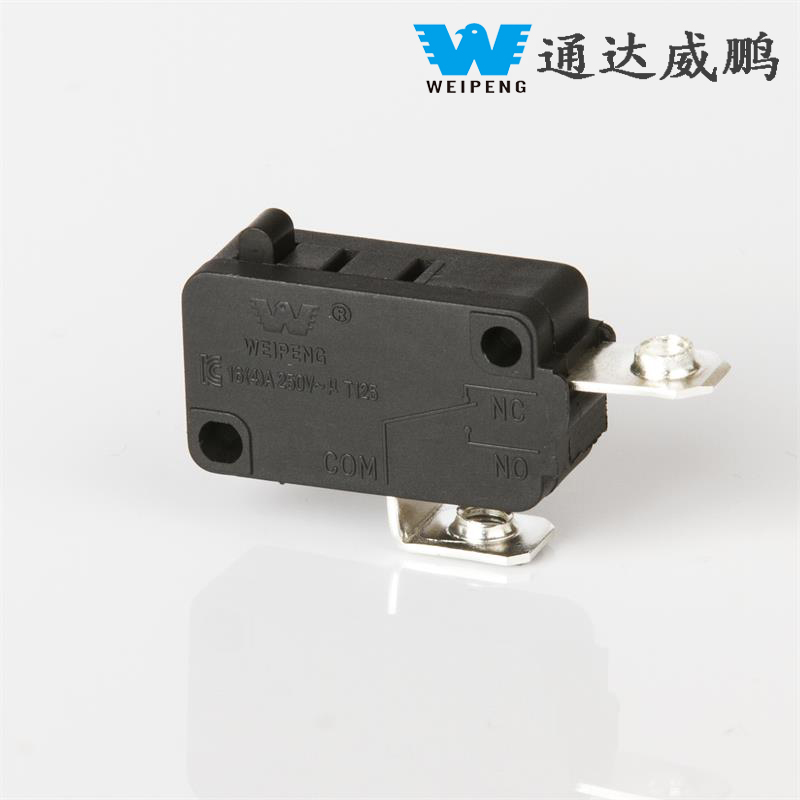

3. Terminalstil:Du kan välja mellan snabbkoppling, lödsko och skruvterminaler. Gör ditt val baserat på enkel installation och kompatibilitet med ledningar.

4. Miljöförhållanden:Tänk på skyddsåtgärder mot damm, fukt och andra miljöförhållanden. Om applikationen är utomhus eller under svåra förhållanden, välj IP-klassade eller förseglade mikrobrytare.

5. Storlek och monteringsalternativ:Mikrobrytare finns i olika dimensioner och utföranden med distinkta hål och fästen. Kontrollera efter rätt storlek som matchar ditt applikationsområde.

Att undersöka och säkerställa dessa kvalitetsaspekter hjälper till att garantera framgång och smidig prestanda i ditt projekt.

Installation och koppling av enNC mikrobrytare

Praktisk installation säkerställer att din NC-mikrobrytare fungerar som designad och kan uppnå optimal hållbarhet. Här är några praktiska rekommendationer:

1. Montera switchen:Använd de medföljande monteringshålen eller fästena för att fixera mikrobrytaren i sitt läge. Gör det med försiktighet för att inte utöva tryck som kan skada dess hölje eller påverka dess förmåga att arbeta.

2. Kabeldragning:Den gemensamma terminalen måste anslutas till kretsens ingång, och NC-terminalen måste anslutas till utgången som måste avbrytas. Bekräfta att ledningar och polaritet är korrekta innan du slår på strömmen.

3. Testning:Vid installation, kontrollera strömbrytaren med antingen en multimeter eller genom att få enheten att göra något. Aktivera omkopplaren för att spåra om kretsen öppnas.

4. Underhåll:Kontrollera regelbundet efter tecken på slitage, smuts eller korrosion. Om det behövs, rengör kontakterna och byt ut brytarna för att undvika falska signaler eller avbrott i driften.

Genom att följa dessa steg säkerställer du att ditt system förblir säkert och fungerar optimalt.

Fördelar och begränsningar med NC Micro Switchar

NC-mikrobrytare sticker ut för sin tillförlitlighet och snabba respons, men det finns överväganden:

Fördelar:

Snäppmekanismens snabba reaktion ökar tillförlitligheten avsevärt och förhindrar att falska signaler uppstår. Dess kompakta design möjliggör användning i trånga utrymmen. NC-mikrobrytare har också höga nivåer av hållbarhet - de testas vanligtvis i miljontals cykler, och är därför utmärkta för applikationer som kräver höga säkerhetsstandarder och involverar upprepade rörelser.

Begränsningar:

NC-mikrobrytare är vanligtvis fjädrande men kan uppleva slitage eller funktionsfel orsakade av elektriska störningar. Korrekt placering och installation av dessa brytare i rätt vinkel är avgörande för effektiv användning eftersom hinder kan hindra deras funktion. De kräver också ordentlig miljöförsegling under ogynnsamma förhållanden, så att smuts och fukt inte kan tränga in i dem.

Genom att balansera dessa faktorer kan du på lämpligt sätt utnyttja NC-mikrobrytare i dina systemdesigner.

Bästa NC Micro Switch-märken och var du kan köpa

Kvaliteten påverkar både hållbarhet och tillförlitlighet. Några välkända märken av NC-mikrobrytare inkluderar Omron, Honeywell, Cherry och Schneider Electric. Varje märke producerar olika modeller som passar olika spänningar, ställdontyper och miljöskyddsnivåer.

Du kan skaffa NC-mikrobrytare genom pålitliga elektroniska leverantörer som Mouser, Digi-Key och RS Components eller Amazon om du planerar för hemmabaserade gör-det-själv-projekt. Se till att du läser produktspecifikationer och recensioner noggrant samtidigt som du väljer rätt mikrobrytare för dina krav.

Vanliga frågor om NC Micro Switches

Vad är skillnaden mellan en NC- och en NO-omkopplare?

Den grundläggande skillnaden finns i standardpositionen. En NC-brytare är faktiskt i ett stängt läge och tillåter därför ström att flyta av sig själv när den inte används. Men genom att trycka på omkopplaren öppnar kretsen och stoppar strömflödet. Å andra sidan är en NO-omkopplare öppen vid starten. När strömbrytaren trycks in stänger den faktiskt kretsen så att strömmen kan rinna igenom.

Kan en mikrobrytare innehålla både NC- och NO-terminaler?

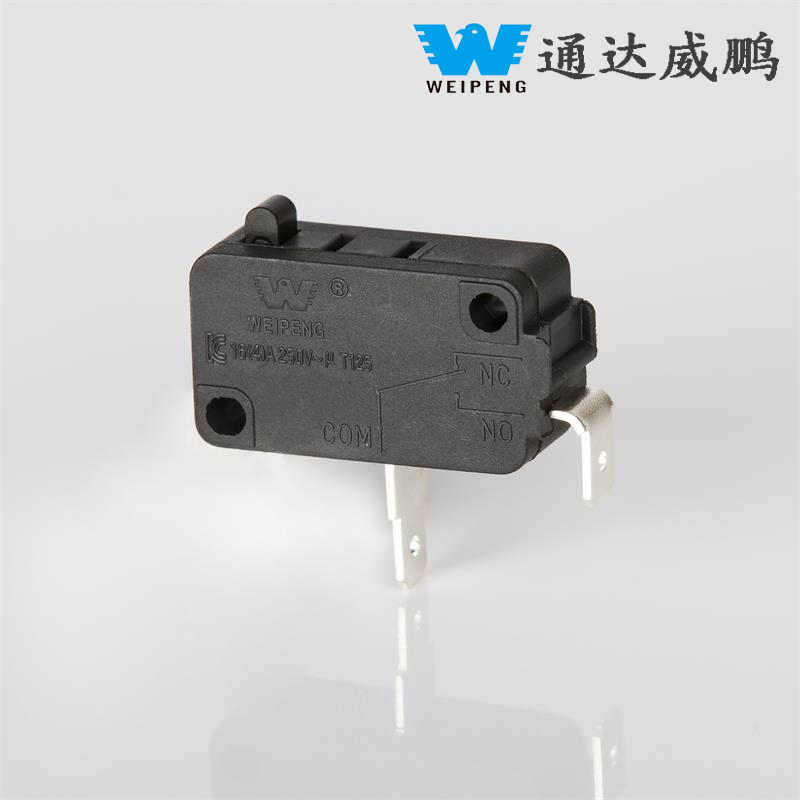

Flera mikroswitchar har 3 terminaler, COM, NC och NO. Funktionalitet kan baseras på kablaget, och antingen en av funktionerna eller båda sätten kan användas i en krets.

Är NC-mikrobrytare lämpliga för säkerhetskretsar?

Definitivt. De är vanligtvis stängda när de är inaktiva, vilket innebär att alla åtgärder som vidtas för att öppna dem (till exempel att öppna en dörr eller trycka på en nödknapp) skulle få kretsen att avbrytas omedelbart.

Hur länge håller NC-mikrobrytare?

När de används på rätt sätt och väljs med omsorg kan NC-mikrobrytare hålla i miljontals cykler. Korrekt underhåll och miljöskydd bidrar också till deras livslängd.

Vad händer om jag ansluter fel terminal?

Felaktiga ledningar (som att ansluta NO istället för NC) kommer att leda till fel på din utrustning eller andra skyddsåtgärder. Kontrollera alltid terminalerna i förväg.

Är NC-mikrobrytare lätta att installera?

Faktum är att många av dem följer plug-and-play-processen, med minimalt behov av tekniska ledningsfärdigheter. Eftersom de är små i storleken kan de enkelt installeras med rätt beslag.

Avancerade applikationer och integrationstips

När tekniska framsteg fortsätter, har NC-mikrobrytare börjat användas i mer komplicerade system. Inom industriell automation utför de avgörande uppgifter med avseende på sekvensstyrning och återkopplingsslingor. Dessutom används NC-mikrobrytare ofta som gränslägesbrytare inom robotteknik i syfte att detektera positioner och undvika överkörning.

När det gäller IoT-satsningar möjliggör kombinationen av NC-mikrobrytare och mikrokontroller fjärrövervakning plus automatiska aviseringar. I smarta hemsystem ger NC-mikrobrytare hjälp med att automatisera processen för säkerhet och åtkomstsystem och skickar därmed omedelbara varningar om åtkomst eller nödsituationer.

Vid utformningen av inbyggda system är det tillrådligt att använda avstudsningstekniker för att undvika falsk aktivering av omkopplare när mekaniska störningar förekommer. Välj omkopplare som är mer hållbara för applikationer som kräver upprepad användning och sådana som arbetar med hög frekvens.

NC mikrobrytareUnderhåll och felsökning

Om du upplever fel eller intermittent drift, följ dessa felsökningssteg:

1. Inspektera fysisk skada:Kontrollera om det finns sprickor eller felinställning av ställdonet. Byt ut skadade strömbrytare omedelbart.

2. Rengör kontakter:Damm eller rostansamling kommer att hindra strömmen från att passera igenom. Använd lämpliga kontaktrengöringsmedel och kontrollera att anslutningarna är täta.

3. Testa omkopplarens funktionalitet:Kontrollera kontinuiteten mellan den gemensamma terminalen och den normalt stängda terminalen med en multimeter. Om strömbrytaren inte växlar tillförlitligt, byt ut den.

4. Utvärdera kretsdesign:Du måste se till att kabeldragningen är gjord enligt enhetens datablad. Se till att omkopplaren överensstämmer med spänningsspecifikationerna samt strömvärdena.

Genom att regelbundet underhålla och testa maximerar du tillförlitligheten och förhindrar systemavbrott.

Mikrobrytare är integrerade delar för utvecklingen av effektiva och säkra styrsystem inom olika sektorer av ekonomin. Deras normala stängda driftläge, bekvämlighet vid installation och mångsidighet ger dem en fördel jämfört med andra typer av strömbrytare av samma klass, vilket är anledningen till att alla som är engagerade i ingenjörs-, amatör- och produktdesign kommer att finna dem användbara. Att veta hur man väljer, installerar, underhåller och felsöker NC-switchar hjälper en att nå framgång i alla satsningar. Vid komplexa felsöknings- eller installationsprocesser bör man konsultera tillverkarens datablad eller hänvisa till mer erfarna yrkesmän.
