Micro Switch 5a 125 250v

Micro Switch 5a 125 250vär en liten snäppbrytare som används för att slå på och stänga av elektriska kretsar upp till maximalt 5a vid de specificerade driftsgränserna med 125 v AC och 250 v AC. Det används vanligtvis i elektroniska apparater, kontrollsystem, varuautomater, kontorsutrustning, dörrar och lock, apparater etc.

Verifiera att förutom den befintliga klassificeringen, belastningstyp, ställdontyp, kraft, konfiguration av terminaler, dimensioner och miljöförhållanden är lämpliga för den användning du planerar för komponenterna.

Vad betyder 5A 125/250VAC?

Beteckningen "5A 125/250VAC" indikerar vanligtvis att omkopplaren kan hantera maximalt 5 ampere vid en spänning på 125 volt AC eller 250 volt AC om den används med lämplig belastning som rekommenderas av tillverkaren.
Denna specifikation gäller vanligtvis resistiva belastningar.

Enheter som motorer, solenoider, kompressorer, lampor, transformatorer och elektroniska strömförsörjningsenheter kan uppleva hög inkopplingsström eller elektriska ljusbågar. I sådana fall kan det vara nödvändigt att använda enheter med en annan belastningsklass eller applicering av en lämplig dämpningsanordning.

Detta representerar en AC-klassificering. Detta garanterar dock inte att switchen är godkänd för användning vid 125VDC eller 250VDC. Leta alltid efter den distinkta DC-klassificeringen i det tilldelade databladet innan du fortsätter.

Hur fungerar en mikroswitch?

En mikrobrytare använder en snäppmekanism. I samma ögonblick som ställdonet hamnar på exakt plats ändrar den inre fjädern kontakttillstånd snabbt. Därför tillåter den utmärkt tillförlitlighet för omkopplaren trots dess minimala rörelse och konstanta driftpunkt.

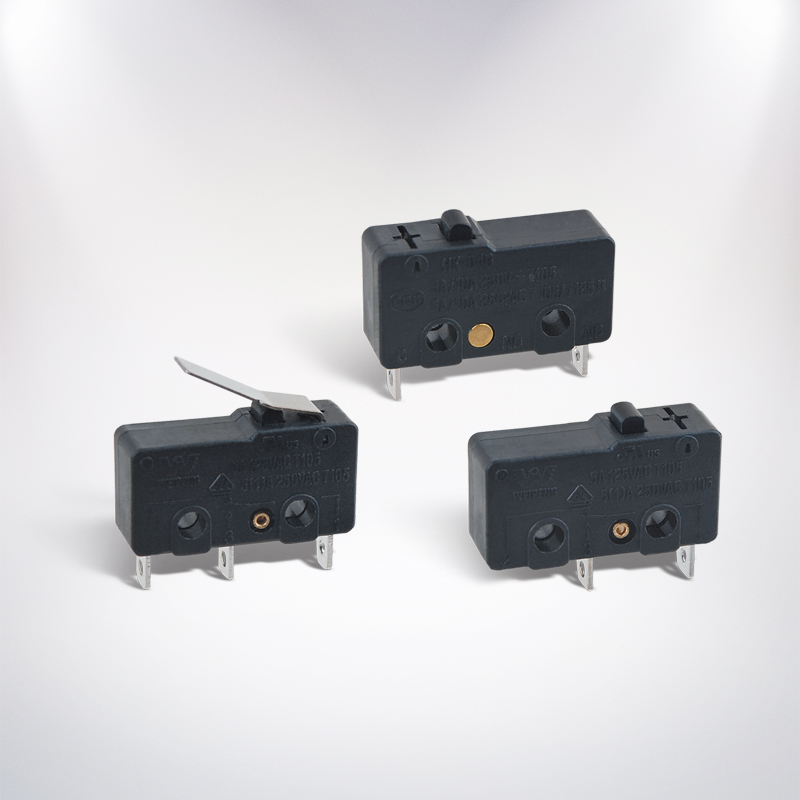

Bland de typiska typerna av ställdon är kolven, gångjärnsspaken, rullspaken och simulerad rulle. Lämplig typ av ställdon väljs baserat på tillgängligt utrymme, rörelseriktning och kraft och avstånd som behövs för processen.

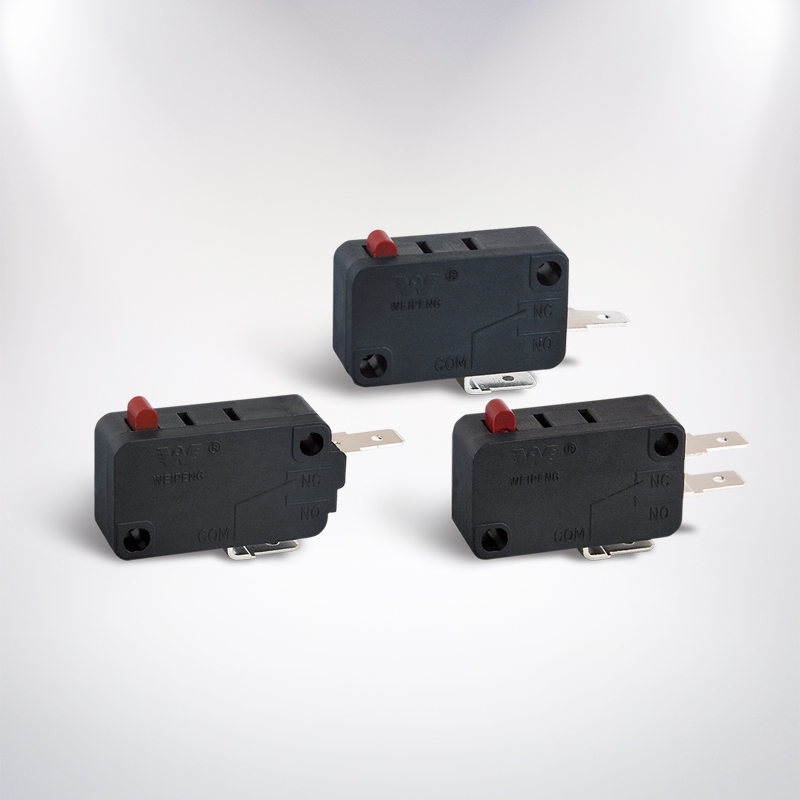

SPDT-terminalkonfiguration

Flera 5A-modeller fungerar i SPDT-läge (Single Pole Double Throw). De vanliga terminalerna i SPDT är COM, NC och NO.

När kretsen aktiveras genom att man trycker på ställdonet, använd COM tillsammans med NO. Å andra sidan, använd COM i kombination med NC när kretsen ska förbli sluten i ett standby-läge och blir öppen när ställdonet är inkopplat. Var noga med att verifiera märkningen på själva strömbrytaren innan ledningsprocessen.

Vad är en känslig mikroswitch?

En mikrobrytare som är känslig fungerar med ganska låg kraft. Det är användbart närhelst strömbrytaren aktiveras med hjälp av en lätt dörr, plastflik, liten mekanism eller begränsad rörelse.

Känsligheten bestäms av mer än det aktuella betyget. Kontrollera följande specifikationer:

• Manöverkraft och släppkraft
• Pretravel och overtravel
• Arbetsställning
• Ställdonstyp och längd
• Mekanisk och elektrisk livslängd

Användningen av en rullspak kan minimera den ansträngning som krävs från det externa systemet. Felaktig inriktning kan dock leda till lateral stress och tidigt misslyckande. Den ska fungera korrekt och fungera utan att överskrida dess övervägsspecifikation.

5A, 10A, 16A och 21A mikrobrytare

Mikrobrytare tillverkas i olika versioner av strömstyrkor, nämligen 5A, 10A, 16A och 21A. Högre strömvärde är inte nödvändigtvis det rätta valet; det är ytterst viktigt att brytaren måste hålla i linje med applikationsspänning, belastningstyp, mått, typ av terminal och standarder.

När du tittar på en Micro Switch klassad till 5A vid både 125V och 250V med andra modeller med 10A, 16A och 21A bör du jämföra alla specifikationer istället för att bara titta på betyget. Den högre nominella omkopplaren kan skilja sig från de lägre klassade modellerna i designegenskaper som monteringshål, ställdonets rörelse, terminalposition och kontaktdimensioner.

Belastning och säkerhetsöverväganden

Innan du ansluter lasten är det nödvändigt att identifiera inte bara den normala strömmen utan också inkopplings- eller startströmmen. Resistiva belastningar är normalt mycket lättare att hantera än induktiva eller kapacitiva belastningar. Motorer och solenoider kan generera gnistor som kan skada kontakterna även om den normala strömmen är under 5 A.

I huvudapplikationer bör lämplig isolering, överbelastningsskydd, mekaniskt skydd och kapsling användas. Korrekt installation av omkopplaren bör normalt göras så att den bryter den ledande ledningen enligt specifikationen av utrustningens design och lokala elektriska föreskrifter.

Före installationen eller testarbetet i detta avseende, koppla ur strömförsörjningen. Anslutningen av nätspänningen bör antingen kompletteras eller inspekteras av en kvalificerad fackman.

Monterings- och installationstips

Kontrollera alltid karossens dimensioner, monteringshålsavstånd, ställdonets höjd, terminaltyp och driftsposition innan du beställer. Switchar som ser likadana ut är inte nödvändigtvis utbytbara.

Ställdonet måste tryckas i rätt riktning och det får inte användas som ett hårt mekaniskt stopp om inte annat anges av tillverkaren. Överdriven stöt, sidotryck, fukt, fukt och vibrationer måste undvikas.

Det finns olika typer av vanliga terminaler; de inkluderar lödterminaler, snabbanslutningsflikar, PCB-stift och trådterminaler. Stilen kan väljas utifrån den monteringsteknik som används och tillgången på utrymme.

Hur man väljer rätt modell

Använd denna checklista innan köp:

• Bekräfta AC- eller DC-spänningen och aktuell belastningsström.
• Identifiera om belastningen är resistiv, induktiv, kapacitiv, motor eller lampa.
• Välj SPDT, SPST-NO eller SPST-NC beroende på kretsen.
• Välj önskad manöverkraft och ställdonstil.
• Jämför monteringsmått och terminalpositioner.
• Kontrollera driftstemperatur, tätning, elektrisk livslängd och godkännanden.
• Begär det officiella databladet för det exakta artikelnumret.

Vanliga frågor: Känslig mikrobrytare SPDT 5A 125/250VAC

Vad är en känslig mikrobrytare SPDT 5A 125/250VAC?

Omkopplaren är en anordning med låg kraft och snäppverkan med en gemensam terminal och dubbla utgångar. Dess maximala strömvärde är 5A när den används under kontrollerade förhållanden.

Kan jag använda den för 250VDC?

Nej, även om märkningen 125/250 VAC representerar en AC-klassificering, ger den inte en klassificering för DC-spänning. Leta alltid efter en strömbrytare med nämnt DC-spänning och strömvärde.

Vad är skillnaden mellan NO och NC?

Den normalt öppna strömställaren tillåter elektricitet att flöda när inget trycks på strömbrytaren, medan den normalt stängda strömställaren tillåter elektricitet att flöda när ställdonet trycks in.

Kan en 5A mikrobrytare styra en motor?

Även om motorns ström är under 5A, kanske strömbrytaren inte fungerar korrekt. Identifiera startströmmen och den induktiva ljusbågen som kan överskrida omkopplarens kapacitet. Värdera motorns belastningskapacitet eller använd ett relä eller en kontaktor.

Kan jag byta ut en 5A-brytare mot en 16A- eller 21A-modell?

Det är bara om ersättningen har samma storlek vad gäller dimensioner, ställdonets rörelse, plintarrangemang, kontaktarrangemang, spänningsklassning och certifiering. En högre effekt i sig räcker inte.

Hur länge håller en mikrobrytare?

Livslängden för en produkt bestäms av belastning, frekvens av meddelanden, inriktning, miljö och installationskvalitet. Mekanisk och elektrisk livslängd är distinkta termer; därför bör de elektriska livslängdsspecifikationerna följas i enlighet med den faktiska belastningen.

SammanfattningsvisMicro Switch 5a 125 250vär ett genomförbart alternativ för små AC-kontroll- och positionsavkännande system om belastningen och mekaniska parametrar är lämpliga. Verifiera specifikationerna, välj rätt terminaler och ställdon för SPDT och använd ett relä eller en kraftig lösning för enheter med betydande inkopplingsström eller för krävande elektromekaniska applikationer.
