Upplyst vippbrytare: Typer, ledningar och köpguide

En belyst vippströmbrytare fungerar som en slags på/av-brytare som är inbyggd med en LED- eller neonljus, som indikerar om omkopplaren är i på/på-läge eller inte lätt. På grund av sin indikator är vippbrytaren tydligt synlig även i mörka eller röriga kontrollpaneler. De upplysta vippbrytarna har funnit sin användning i många applikationer i bilar, båtar, husbilar, cyklar, hushållsapparater, industrimaskiner, elektriska styrsystem, etc.

Det är möjligt att använda belysta vippbrytare i både lågspänningskretsar och högspänningssektorer. Man kan stöta på 12V-omkopplare som används i biltillämpningar samt 120V AC-omkopplare för användning i hem och industri. Vid val av lämplig typ måste systemets spänning, strömstyrka, typ av belastning, terminalarrangemang, storlek på omkopplaren och installationsområdet fastställas.

Vad är aBelyst vippbrytare?

En vippbrytare är gjord av engungmekanism som kan aktivera en elektrisk krets. Vippströmbrytaren trycks till på-läget och strömförsörjningen ansluts till utrustning som drivs. Dessutom har strömbrytaren en inbyggd LED eller neon för att indikera att strömmen slås på.

Omkopplaren kan indikera om den tar emot ström, är påslagen eller om det finns en annan krets igång, beroende på enhetens design och inställning. Det finns flera olika sätt att ansluta switchen, beroende på typ. Se dock till att läsa ledningsanvisningarna och markörerna från tillverkaren innan du påbörjar installationen.

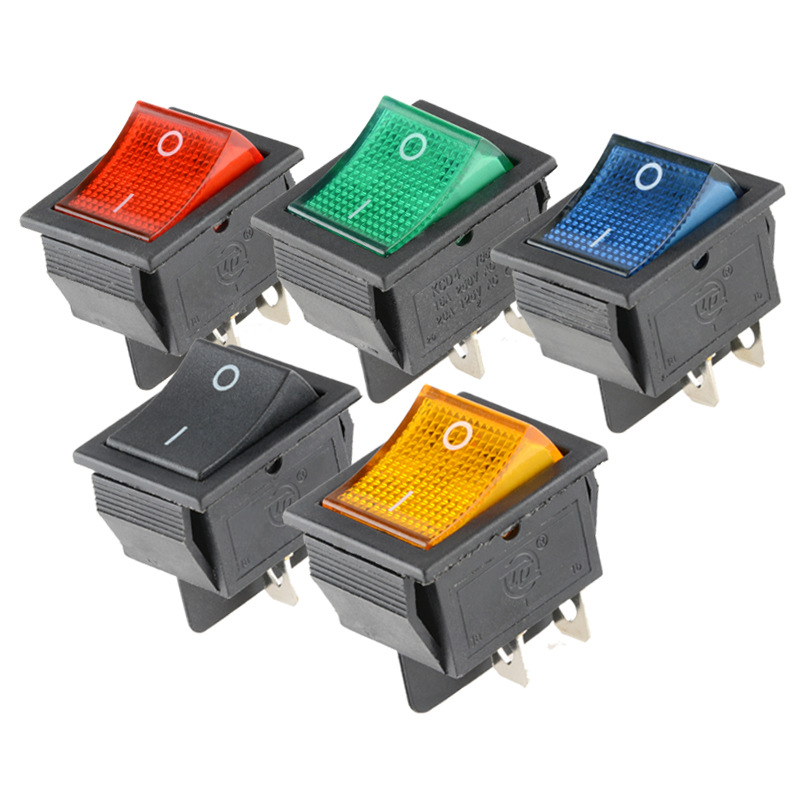

Vanliga typer av upplysta vippbrytare

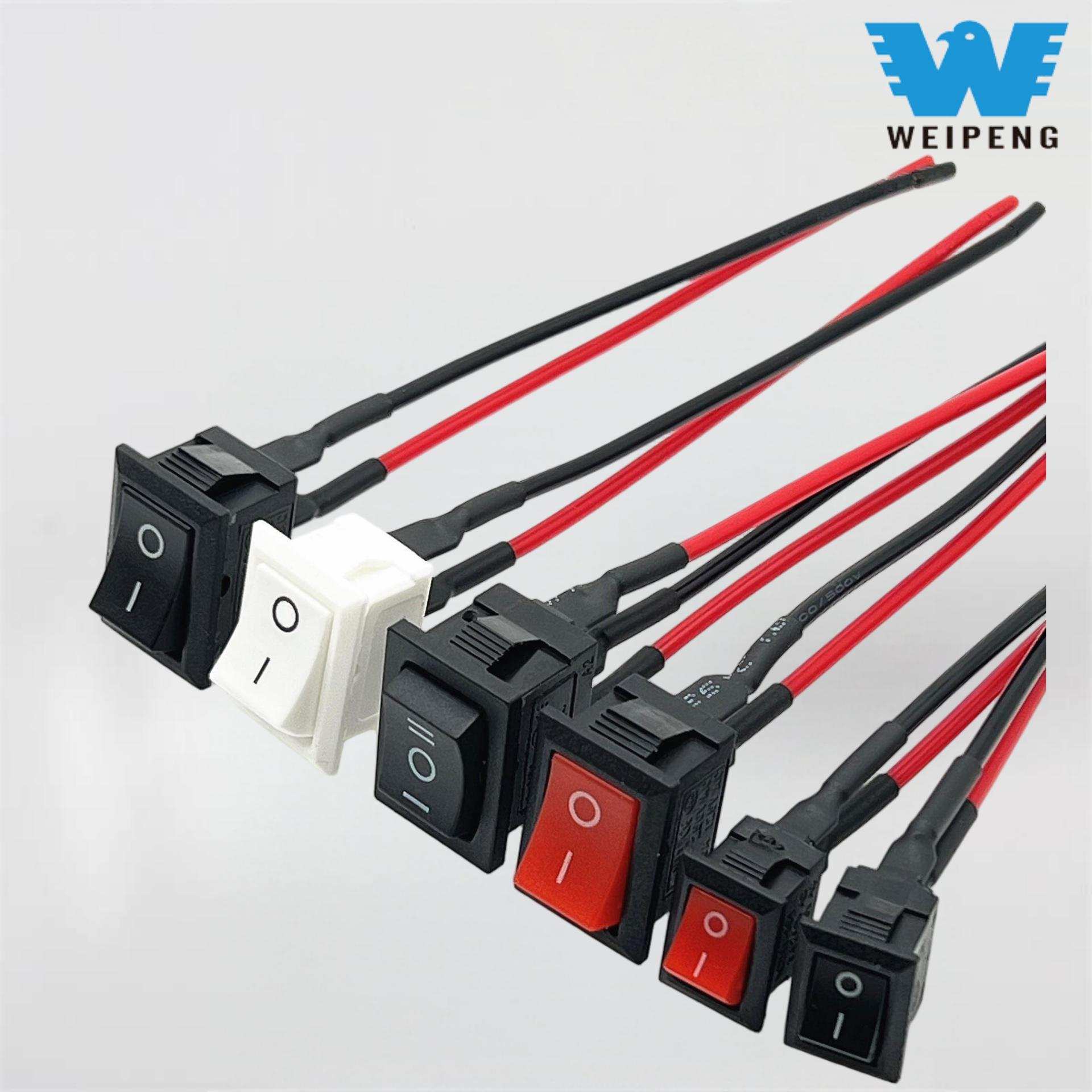

Vippbrytare med två terminaler

Omkopplaren med två terminaler är utformad för att fungera i det enkla på och av-läget. Generellt sett ansluter denna typ av omkopplingsanordning till både last- och elförsörjningskretsarna och kan tända lysdioden när den är strömsatt. Vissa LED-typer påverkas av polaritet, så anslutningarna måste göras enligt beskrivningen nedan.

Vippomkopplare med tre terminaler

Designen med tre terminaler kännetecknas av tillhandahållande av inmatning av elektrisk energi, omkopplingsbara signaler och anslutning för jordning. Som en konsekvens av att ha en separat terminal för jordanslutning kan den aktuella indikatorn fungera utan problem. Denna typ av design används ofta i bilar och båtar.

Vippomkopplare med fyra och fem terminaler

Omkopplare med 4 och 5 terminaler kan ge oberoende belysning, dubbelpolig omkoppling eller flera utgångar. De är lämpliga för mer sofistikerade styrhuvuden, även om korrekt kabeldragning beror på kretsens interna konfiguration. Därför bör diagrammet som ges följas istället för att förenkla ledningsprocessen genom vanliga anslutningsplatser.

SPST-, SPDT- och DPDT-konfigurationer

SPST-omkopplaren har förmågan att bara slutföra en enda krets och endast koppla om den från på till av. SPDT-omkopplare slår på en ingång och fungerar på två utgångar. DPDT-omkopplare fungerar på två kretsar och kan välja ingångar eller vända polaritet. SPST-brytaren är den vanligaste formen av strömbrytare som används för typiska applikationer, som att tända en lampa.

Vad är aBelyst vippbrytare12V används för?

En 12-volts vippströmbrytare med belysning är designad för användning i elektriska kretsar med en 12-volts likströmsförsörjning (DC). Typiska tillämpningar inkluderar:

• Bil- och motorcykelbelysning
• LED-ljusstavar och arbetsbelysning
• Kylfläktar och vattenpumpar
• Båt- och husbilstillbehör
• Instrumentpanel och kontrollpanelutrustning
• Batteridrivna elsystem

12V-standarden anger inte den övre strömgränsen för omkopplaren. Det kan till exempel sägas att en switch kan arbeta på 12V effekt vid en ström på 20A. Men under start kan vissa maskiner som motorer och pumpar dra mer ström. För detta ändamål måste lämpliga reläer användas för att styra höga strömmar eller induktiva belastningar.

Hur man väljer rätt upplyst vippbrytare

Kontrollera spänning och strömklass

Välj en strömbrytare som fungerar korrekt med kretsens spänning och ström. Till exempel får en strömbrytare med en strömstyrka på 12V DC inte användas för en krets med spänningar på 120V eller 230V AC. Utöver den normala driftströmmen måste man också beakta lastens start- eller inkopplingsström.

Tänk på belastningstypen

Elmotorer, pumpar, värmeanordningar, glödlampor och LED-drivrutiner utsätter olika belastningar för strömbrytare. Klassificeringar som endast tar hänsyn till resistiva belastningar kanske inte gäller för induktiva belastningar såsom elmotorer. Valet av strömbrytare måste göras efter de belastningar som de måste hantera.

Bekräfta monteringsmåtten

Innan du beställer, se till att kontrollera måttet på panelutskärningen samt panelens tjocklek, hållarflikens placering och utrymmen bakom panelen. En strömbrytare kan komma in i urtaget framför men kan fortfarande kollidera med andra delar och ledningar.

Granska indikatorspecifikationerna

Strömförbrukningen för LED-indikatorer är mycket låg, så de används vanligtvis i 12V-system. Se till att lysdioden innehåller ett internt motstånd och kontrollera om den har polaritet. Användning av en strömbrytare med annan spänning kan göra att indikatorn blir felaktigt orienterad.

Tänk på miljöskydd

Vi bör välja strömbrytare som har en förmåga att stå emot fukt och förhindra rost i fall de ska användas utomhus, inomhus, i en marin miljö eller i miljöer med damm och vibrationer.

Hur kopplar du en upplyst vippbrytare?

Att koppla en upplyst vippströmbrytare innebär att man identifierar specifikationerna för den aktuella omkopplaren, inklusive dess antal terminaler och layout. Bryt alltid strömförsörjningen innan arbetet påbörjas och identifiera var och en av terminalerna noggrant. Anslutningen till elnätet bör endast utföras av kvalificerade tekniker.

Typisk 3-terminal 12V kabeldragning

Säkringad positiv matning -> Ström eller ingångsterminal
Switchad utgång -> Lastens pluspol
System negativ -> Jordterminal och last negativ

Elen ska finnas tillgänglig på lasten så snart strömbrytaren slås på, vilket indikerar att indikatorn har tänts. Säkringslänken ska monteras precis bredvid matningen, dvs batteriet. Värdet på säkringen måste också överensstämma med typen av tråd och specifikation för kretsen.

Typisk kabeldragning med två terminaler

Positiv matning -> Omkopplarplint 1
Omkopplare plint 2 -> Last positiv
Last negativ -> System negativ

När en omkopplare innehåller en polaritetskänslig lysdiod är det viktigt att ansluta de positiva och negativa ledningarna korrekt. I händelse av att ledningarna är omvända tänds inte lysdioden, trots att omkopplaren fungerar korrekt.

Kabeldragning och säkerhetsöverväganden

Använd en tråd som kommer med rätt strömstyrka och använd isolerade terminaler samt krympslang för att garantera att alla anslutningar är säkra. Dra inte kablar nära skarpa hörn, höga värmekällor eller områden som kan skapa rörelse. För fordon, kontrollera att ledningsnätet inte också utsätts för vibrationer och nötningar. För marina kablar, se till att anslutningar såväl som kablar som används är korrosionsfria.

En tänd vippa fungerar inte som en ersättning för en strömbrytare, rätt jord eller säkring. Om strömbrytaren blir för varm, smälter, missfärgas, gnistor eller avger den brända lukten, bör den stängas av eftersom det kan vara en indikation på ett elektriskt fel, såsom överström, lös anslutning, felaktiga kontakter eller ledningar som är för tunna för att klara belastningen.

GemensamBelyst vippbrytareProblem

Indikatorn lyser inte

Några vanliga orsaker är omkastning av polaritet, saknad jordanslutning, fel vid identifiering av terminaler eller användning av en indikator designad för en annan spänning. Jämför installationsarbetet korrekt med tillverkarens kopplingsschema och kontrollera att spänningen finns på rätt plintar.

Belastningen fungerar men indikatorn gör det inte

Även om brytarkontakterna är väl ledande är det lika viktigt att kontrollera om enheten har separat jord eller strömförsörjning. Kontrollera också om enheten har en ljuskälla som fungerar separat från andra.

Indikatorn förblir på när strömbrytaren är avstängd

Vissa switchmodeller fungerar på ett sätt så att de lyser närhelst ström finns på deras ingång. Detta beteende kan vara normalt för den specifika enheten. Innan du byter strömbrytaren, se till att kontrollera strömbrytarens indikatorkrets.

Indikatorn flimrar eller omkopplaren blir varm

Problem som lösa anslutningar, spänningsfall, högt strömflöde eller olämpliga belastningar kan orsaka flimmer och överhettning. Detta bör undersökas genom att koppla bort kretsen och undersöka strömbrytarens klassificering, ledningsstorleken och hur enheten är ansluten och laddad. Vid behov kan användning av ett relä krävas för motorn, pumparna eller andra belastningar som drar höga strömmar.

Vanliga frågor

Kräver en upplyst vippströmbrytare en jordledning?

Det är inte alltid så här situationen är. När det gäller mätare med två terminaler ansluter de sin indikator internt, vilket innebär att ingen separat jordning är nödvändig. Modeller med tre terminaler bör alltid ha en egen jordpunkt. Verifiera alltid respektive terminaler och produktspecifikationer.

Kan en 12V upplyst vippströmbrytare styra LED-ljus?

Påståendet är giltigt eftersom omkopplaren har en klassificering som motsvarar systemets spänning, märkdriftsström och startström för LED-drivrutinen. Ett relä kan behövas vid användning av större LED-skenor eller flera armaturer.

Kan en 12V-vippströmbrytare användas med hushållsström?

Nej, en vippbrytare klassad för 12V DC kan inte användas med vare sig 120V eller 230V AC. En AC-strömbrytare måste vara klassad för AC-spänning, ström, typer av belastningar och tillämpliga säkerhetsstandarder för hushållsel.

Varför lyser min LED-vippströmbrytare svagt när den är avstängd?

En liten läckström från gizmo eller belastningen i kretsen ger svagt ljus. Ibland kan man istället för detta arrangemang använda en annan omkopplare eller relä eller enhet på lastsidan också.

Hur kan jag testa en vippbrytare?

För att testa dess kontinuitet måste omkopplaren tas bort från strömkällan och multimetern ställas in på kontinuitetsläge. Omkopplarens funktion bör vara sådan att den har både öppen och stängd respons under drift. Utför aldrig kontinuitetstestning på en strömförsörjd krets.

En tillräckligt upplyst vippströmbrytare har de specifikationer av spänning, ström, typ av belastning, terminaler, storlek och funktion som passar dess miljö. För att aktivera ett litet 12V-tillbehör är en SPST-brytare ett lämpligt val. Om det är motorer eller tung utrustning inblandade kommer det att finnas behov av ett relä, och det behövs även säkringar och lämpliga ledningar i andra elsystem.
