Platt båtformad 9,5*21mm vippströmbrytare

WEIPENG® är en känd tillverkare och leverantör av TongDa Rocker Switch Supply Socket i Kina, med många års erfarenhet av att tillhandahålla lösningar av hög kvalitet. Vår konkurrenskraftiga prissättning och växande popularitet på de europeiska och amerikanska marknaderna gör oss till den perfekta långsiktiga partnern för alla dina On Ff On Round Rocker Switch-krav i Kina.

Modell:GQ115-1N-2-001

Skicka förfrågan

Produktbeskrivning

WEIPENG® är en ledande tillverkare, leverantörer och exportörer av platt båtformad 9,5*21 mm Power Rocker Switch.

TongDa vippbrytare försörjningsuttag

Kärnvippavtryckarsystemet i produktserien har optimerats över flera generationer: det antar en "dubbel stödpunkt balanserad vipparm med förstärkt fjädersats"-struktur. Pressslaget styrs exakt mellan 1,2-1,8 mm, och manöverkraften är kategoriserad enligt användningsscenarier: 1,5-3N för hushållstyper med lätt beröring och 3-5N för industriella anti-feloperationstyper. Triggerfeedbacken är tydlig och tydlig, och undviker helt problem som "fasta pressar eller reseslack".

"Tack vare den exakta mekaniska strukturen och högkvalitativa material överträffar produktseriens livslängd industristandarder med stor marginal: den mekaniska livslängden för allmänna modeller når 100 000 presscykler, och den elektriska livslängden överstiger 80 000 cykler; för industrimodeller ökar den mekaniska livslängden till 150,00 och överstiger den elektriska livslängden 120 000 cykler I scenarier med högfrekvent daglig användning, såsom kommersiella POS-system och verkstad belysningskontroller kan enheterna fungera utan fel i över fem år. Tester i en viss elektroniktillverkningsanläggning visade att utrustningens stilleståndstid minskade med 60 % jämfört med användningen av vanliga vippbrytare.

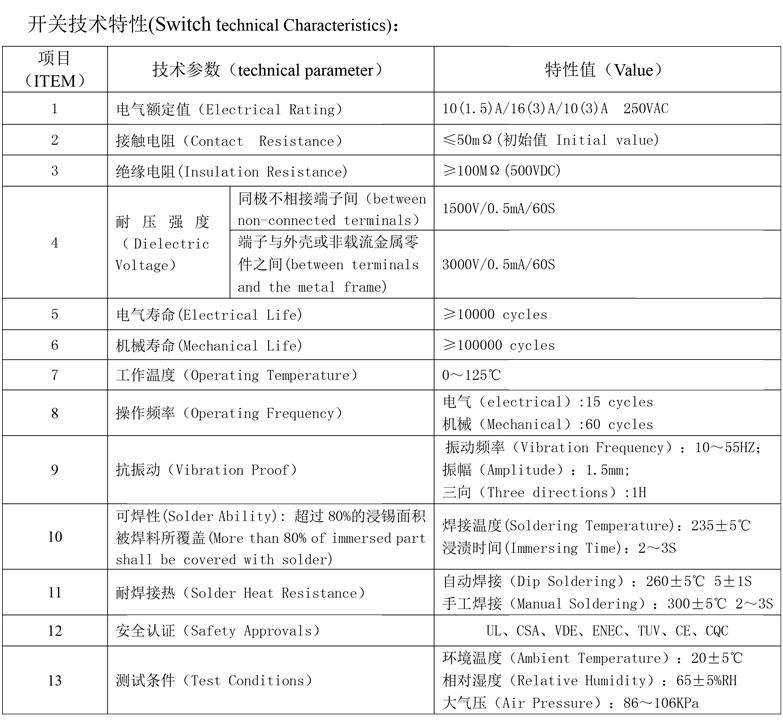

Switch tekniska egenskaper:
PUNKT	Teknisk parameter		Värde
1	Elektrisk klassificering		10(1,5)A/16(3)A/10(3)A 250VAC
2	Kontakta motståndet		≤50mΩ Initialt värde
3	Isolationsmotstånd		≥100MΩ (500VDC)
4	Dielektrisk Spänning	Mellan ej anslutna terminaler	1500V/0,5mA/60S
		Mellan terminaler och metallramen	3000V/0,5mA/60S
5	Elektriskt liv		≥10 000 cykler
6	Mekaniskt liv		≥100 000 cykler
7	Driftstemperatur		0~125 ℃
8	Driftsfrekvens		Elektrisk: 15 cykler Mekanisk: 60 cykler
9	Vibrationssäker		Vibrationsfrekvens:10~55HZ; Amplitud: 1,5 mm: Tre riktningar: 1H
10	Lödförmåga: Mer än 80 % av nedsänkt del skall täckas med lod		Lödtemperatur: 235±5 ℃ Nedsänkningstid: 2~3S
11	Löd värmebeständighet		Dopplödning: 260±5℃ 5±1S Manuell lödning:300±5℃ 2~3S
12	Säkerhetsgodkännanden		UL, CSA, VDE, ENEC, TUV, CE, CQC
13	Testvillkor		Omgivningstemperatur: 20±5 ℃ Relativ luftfuktighet:65±5%RH Lufttryck: 86~106KPa

Tillämpning av TongDa vippbrytare försörjningsuttag

Smart Home Sector: De allmänna modellerna (som HK-04G-derivaten), med sin kompakta storlek (20×15×10 mm), är inbäddade i smarta belysningspaneler och väggmonterade uttag. Efter att ha antagits av ett ledande varumärke för smarta hem, nådde användarnas tillfredsställelse med "knappkänslan" 96 %.

Kommersiell utrustningssektor: Anpassad för effektstyrning av kaffemaskiner, kommersiella ugnar och kassaregister, kan 16A-modellerna med hög belastning enkelt hantera den omedelbara startströmmen vid start av utrustning. Efter batch-distribution i en kedjekafé minskade stilleståndstiden för utrustning på grund av switchfel med 85 %.

Industriell extrautrustning: 20A-högströmsmodellerna (som HK-14-serien) används för kretsstyrning av mindre transportörutrustning och verkstadsvärmelampor. T125-motståndet mot hög temperatur gör att de kan motstå högtemperaturmiljön i utrustningens värmeavledningsområden. En maskinfabrik rapporterade ingen prestandaförsämring efter 18 månaders användning.

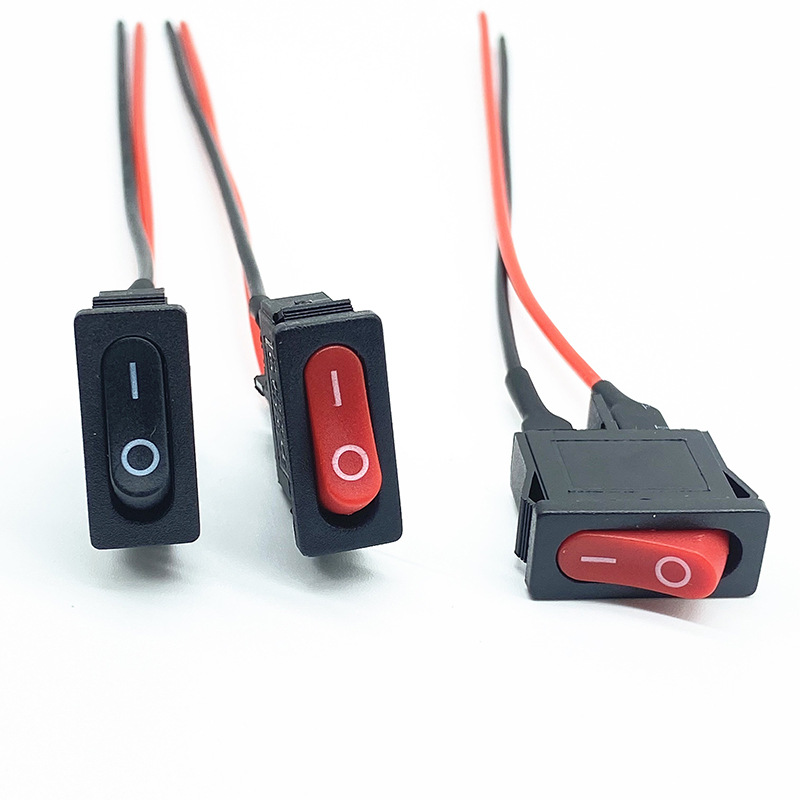

TongDa vippbrytare matningsuttag Detaljer
