Anpassad vattentät vippbrytare

WEIPENG® är en känd tillverkare och leverantör av TongDa Rocker Switch Supply Socket i Kina, med många års erfarenhet av att tillhandahålla lösningar av hög kvalitet. Vår konkurrenskraftiga prissättning och växande popularitet på de europeiska och amerikanska marknaderna gör oss till den perfekta långsiktiga partnern för alla dina On Ff On Round Rocker Switch-krav i Kina.

Modell:KCD1-304

Skicka förfrågan

Produktbeskrivning

WEIPENG® är en ledande tillverkare, leverantörer och exportörer av skräddarsydd vattentät vippbrytare.

TongDa Rocker Switch-funktion

Kärnvippavtryckarsystemet i serien av produkter har optimerats över flera generationer: det antar en "dubbel stödpunkt balanserad vipparm med förstärkt fjädersats"-struktur, med en exakt pressrörelse på 1,2-1,8 mm. Driftskraften klassificeras enligt scenariot: 1,5-3N (lätt beröring för hemmabruk) och 3-5N (anti-mistouch för industriellt bruk). Triggerfeedbacken är tydlig och tydlig, utan några problem med fastnar eller fritt spel.

Kontaktmaterialen är konfigurerade på olika sätt:

Den allmänna versionen använder silver-tennlegering med hög renhet, med en initial kontaktresistans på ≤8mΩ, lämplig för konventionella belastningar på 10A-16A (250V AC), som uppfyller grundläggande krav för hem- och kommersiell utrustning;

Den industriella versionen uppgraderar till silver-palladium-legeringar, stärkta av vakuumplätering, med en initial kontaktresistans på ≤5mΩ, klassad för belastningar upp till 20A (250V AC), som kan motstå T125 hög temperatur, lämplig för högeffekts industriell utrustning.

Hela serien har en mekanisk livslängd på 80 000 - 150 000 presscykler och en elektrisk livslängd på över 50 000 - 120 000 cykler, vilket möjliggör stabil drift i 3-6 år i högfrekventa användningsscenarier.

Switch tekniska egenskaper:
PUNKT	Teknisk parameter		Värde
1	Elektrisk klassificering		10(1,5)A/16(3)A/10(3)A 250VAC
2	Kontakta motståndet		≤50mΩ Initialt värde
3	Isolationsmotstånd		≥100MΩ (500VDC)
4	Dielektrisk Spänning	Mellan ej anslutna terminaler	1500V/0,5mA/60S
		Mellan terminaler och metallramen	3000V/0,5mA/60S
5	Elektriskt liv		≥10 000 cykler
6	Mekaniskt liv		≥100 000 cykler
7	Driftstemperatur		0~125 ℃
8	Driftsfrekvens		Elektrisk: 15 cykler Mekanisk: 60 cykler
9	Vibrationssäker		Vibrationsfrekvens:10~55HZ; Amplitud: 1,5 mm: Tre riktningar: 1H
10	Lödförmåga: Mer än 80 % av nedsänkt del skall täckas med lod		Lödtemperatur: 235±5 ℃ Nedsänkningstid: 2~3S
11	Löd värmebeständighet		Dopplödning: 260±5℃ 5±1S Manuell lödning: 300±5℃ 2~3S
12	Säkerhetsgodkännanden		UL, CSA, VDE, ENEC, TUV, CE, CQC
13	Testvillkor		Omgivningstemperatur: 20±5 ℃ Relativ luftfuktighet:65±5%RH Lufttryck: 86~106KPa

TongDa Rocker Switch-applikation

Kommersiell utrustning:Kompatibel med kaffemaskiner, kassaapparater och skrivare. 16A-lastversionen kan hantera den momentana strömmen när enheter startar. Efter batchapplicering i en viss kedjekafé minskade stilleståndstiden orsakad av brytarfel med 85 %.

Industristöd:20A höglastversionen används för mindre transportörutrustning och verkstadsbelysning. Temperaturbeständigheten T125 är lämplig för högtemperaturmiljöer. En viss maskinfabrik använde den i 18 månader utan prestandaförsämring.

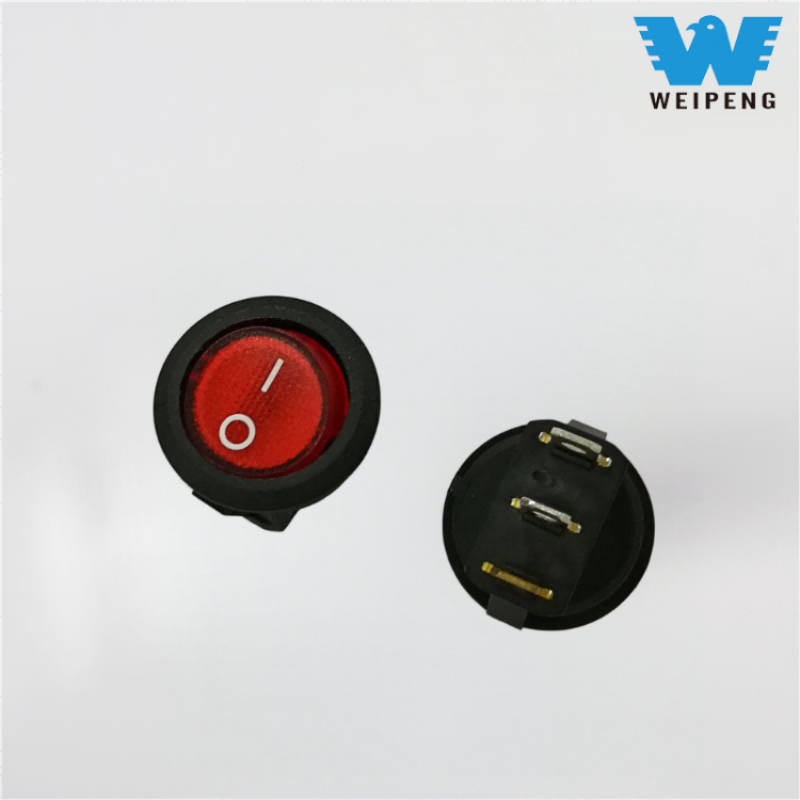

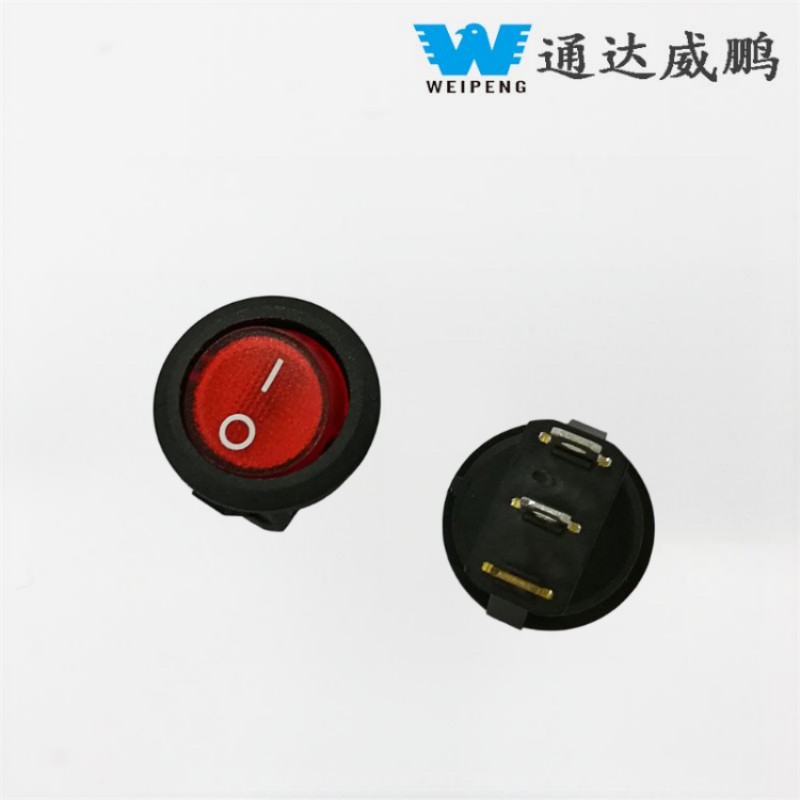

TongDa Rocker Switch Detaljer
