16A bågformat handtag högströmsmikrobrytare

Som benchmark-modellen för Yueqing Tongda Wire Electric Factorys mikrobrytarserie, har den 16A bågformade högströmsmikrobrytaren "hög känslighet, ultralång livslängd och anpassningsförmåga i flera scenarier" som sina kärnfördelar. Genom att integrera företagets 35-åriga expertis inom switchtillverkning har det blivit en viktig kontrollkomponent inom hushållsapparater, bilelektronik, industriell automation och andra områden, tack vare dess minimala kontaktgap och snabbverkande mekanism.

Modell:HK-14-1-16AP-718

Skicka förfrågan

Produktbeskrivning

WEIPENG® är en ledande16A bågformat handtag högströmsmikrobrytare tillverkare, leverantörer och exportör.

Micro Switch Introduktion

Som huvudprodukten för Yueqing Tongda Cable Power Plant, utmärker sig HK-14-switchen i miljöanpassningsförmåga. Efter att ha genomgått rigorösa hög- och lågtemperaturtester och åldringstester kan den fungera stabilt inom ett brett temperaturområde från -25 ℃ till 125 ℃. Oavsett om det är i tuffa och kalla utomhusmiljöer eller i utrustningsinteriörer med hög temperatur, bibehåller den bra av- och på-prestanda. Samtidigt har produkten en mekanisk livslängd på över 500 000 cykler, tål lätt långvarigt högfrekvent driftslitage, vilket effektivt minskar frekvensen av efterföljande utrustningsunderhåll och utbyte. Den är lämplig för komplexa förhållanden som industriell kontinuerlig drift och högfrekvent användning av hushållsapparater, vilket ger starkt stöd för en långsiktig stabil drift av utrustning.

Konstruktion & Material

Hus: Höghållfast flamskyddad termoplast, slag- och värmebeständig

Kontakter: Silverlegering (AgCdO/AgNi), bågsäker, låg kontaktmotstånd

Anslutningar: 4,8 mm förtennad koppar, kompatibla med plug-in och lod

Ställdon: Kolv / spakalternativ (rak, böjd, rull, etc.)

Prestandafördelar

Hög strömkapacitet: Upp till 21A, idealisk för högeffektsbelastningar

Studsfri Snap Action: Omedelbar växling med korta resor, stabila kontakter

Hög flexibilitet: Flera stift och spakar, helt anpassningsbara

Tillförlitlighet i industriklass: Bred temperatur, IP40, fullständiga godkännanden för tuffa miljöer

Mikrobrytarparameter (specifikation)

Switch tekniska egenskaper:
PUNKT	Teknisk parameter		Värde
1	Elektrisk klassificering		5(2)A/10A/16(3)A/21(8)A 250VAC
2	Kontakta motståndet		≤30mΩ Initialt värde
3	Isolationsmotstånd		≥100MΩ (500VDC)
4	Dielektrisk Spänning	Mellan ej anslutna terminaler	1000V/0,5mA/60S
		Mellan terminaler och metallramen	3000V/0,5mA/60S
5	Elektriskt liv		≥50 000 cykler
6	Mekaniskt liv		≥1000000 cykler
7	Driftstemperatur		-25~125℃
8	Driftsfrekvens		elektrisk: 15 cykler Mekanisk: 60 cykler
9	Vibrationssäker		Vibrationsfrekvens: 10~55HZ; Amplitud: 1,5 mm; Tre riktningar: 1H
10	Lödförmåga: Mer än 80 % av nedsänkt del skall täckas med lod		Lödtemperatur: 235±5 ℃ Nedsänkningstid: 2~3S
11	Löd värmebeständighet		Dopplödning: 260±5℃ 5±1S Manuell lödning: 300±5℃ 2~3S
12	Säkerhetsgodkännanden		UL, CSA, VDE, ENEC, TUV, CE, KC, CQC
13	Testvillkor		Omgivningstemperatur: 20±5 ℃ Relativ luftfuktighet:65±5%RH Lufttryck: 86~106KPa

Micro Switch-funktion och applikation

1. Säker, pålitlig grundbrytare
2.Snyggt utseende, snäv kontiguration.Kännetecknande: liten kontaktförmåga, snabb verkan, hög känslighet och liten 3.driftsrörelse.
4.Lång lite, hög tillförlitlighet
5. En mängd olika kontaktterminaler
6.A variation av temperatur grad
7. En mängd olika spakar
8.Anta härdplast eller temoplast
9. Används i stor utsträckning i hemmet elektronisk utrustning automatisk maskinkommunikation equionbil elektron, apparater och 10. instrument, elektriskt rörelseverktyg etc.

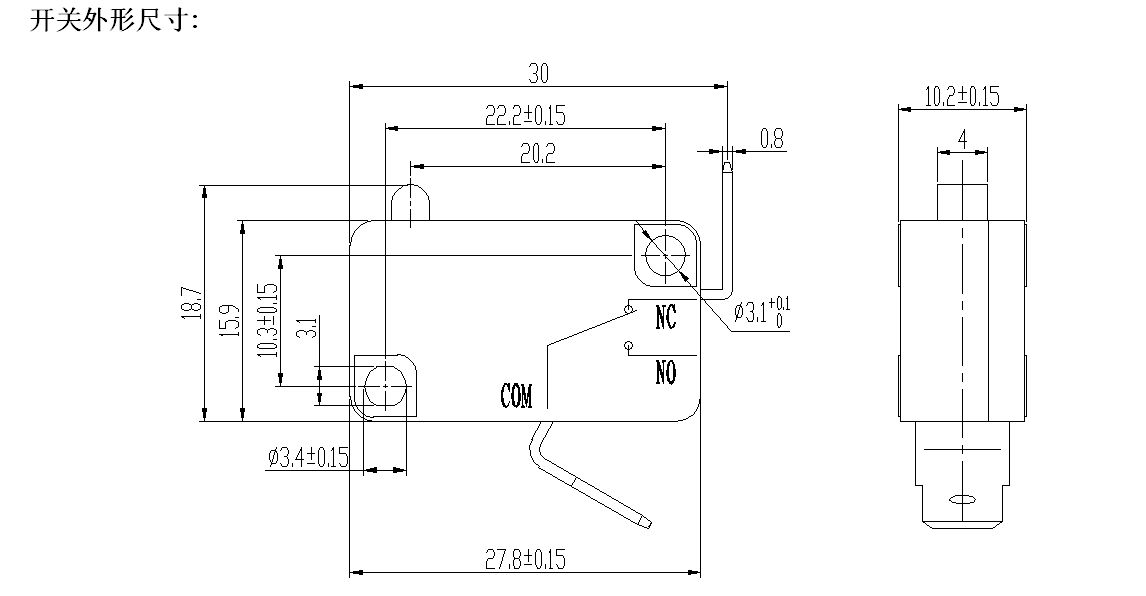

Micro Switch detaljer
