Long Arm Micro Switch är en extremt kompakt snäppbrytare med ett förlängt spakmanöverdon. Strömbrytarens långa arm erbjuder mer flexibilitet än en vanlig mikrobrytare av kolvtyp när den detekterar rörelse, position eller mekanisk kontakt. Långarmiga mikrobrytare används ofta i en mängd olika applikationer som apparater, industriell utrustning, automationssystem, varuautomater, säkerhetsanordningar, kontorsutrustning och många andra elektromekaniska produkter. Den långa armen möjliggör ett större avstånd mellan aktuatorns rörelse och strömbrytaren, vilket minskar mängden kraft som behövs för att aktivera strömställaren. Som ett resultat av dessa egenskaper används de ofta på den elektromekaniska marknaden.

Att bestämma vilken mikrobrytare med lång arm som ska köpas till köpare, ingenjörer och inköpsteam baseras inte enbart på storlek. Elektrisk klassificering, ställdonstil, manöverkraft, terminalstil, hållbarhet, installationsutrymmeskrav och miljön där brytaren kommer att användas kan alla påverka hur väl brytaren fungerar och hur länge den kommer att hålla. Den här artikeln förklarar hur Long Arm Micro Switch fungerar, var switchen kan användas och olika saker att leta efter innan du köper en Long Arm Micro Switch.

Vad ärMikrobrytare med lång arm?

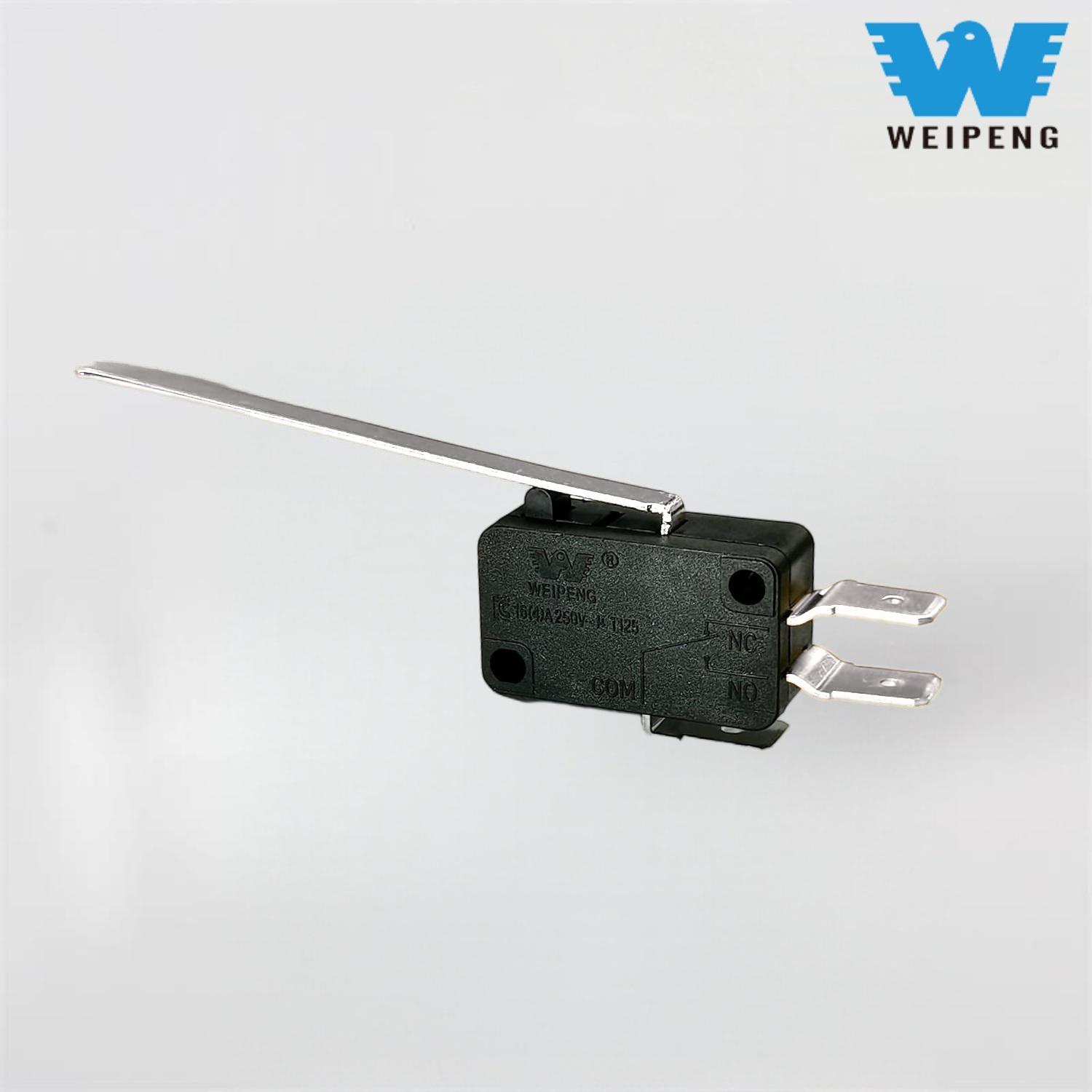

En mikrobrytare med lång arm är ett exempel på en mikrobrytare som har en hävarm fäst på ställdonet. Manöverspaken trycks ned eller flyttas av ett annat föremål och gör att den interna fjädermekanismen snabbt ändrar strömbrytarens elektriska kontakttillstånd. På grund av denna snäppfunktion kan mikrobrytaren med lång arm vara extremt pålitlig oavsett om föremålet som aktiverar strömbrytaren har långsam, lätt eller instabil rörelse.

Den långa armen ger ett större avstånd mellan manöverelementet och manöverpunkten för omkopplaren än en vanlig mikrobrytare. Dessutom gör den längre spakarmen omkopplaren lättare att aktivera jämfört med en vanlig mikrobrytare. I produktspecifikationerna kan du hitta termer för liknande produkttyper som mikrobrytare, mikrobrytare med lång spak, snäppbrytare med spak, gränslägesmikrobrytare och miniatyrspaksbrytare. Dessa hänvisar i allmänhet till produkter med liknande funktion; dimensioner, ställdonets konfigurationer och elektriska märkvärden kan dock skilja sig från modell till modell.

Funktionen hos en mikrobrytare med lång arm

Inuti mikrobrytarens hölje är fasta och rörliga kontakter anslutna till en fjädermekanism. När den är i sitt normala läge kan kretsen antingen vara stängd eller öppen beroende på hur den kopplades genom den normalt öppna eller normalt stängda terminalen. Den applicerande kraften genom hävarmen överförs till aktiveringselementet inuti mikrobrytaren. När den applicerande kraften når arbetspunkten ändrar snäppmekanismen kontakttillståndet nästan omedelbart innan den återgår till det ursprungliga läget när den applicerande kraften har tagits bort.

Denna snabba övergång minskar kontaktbågbildning, ökar noggrannheten hos producerade signaler och förbättrar kontakternas mekaniska livslängd. Av dessa skäl används mikrobrytare ofta i applikationer där det kommer att förekomma frekventa cykelväxlingar, exakt detektering, kompakta installationer och konsekvent elektrisk effekt.

DärMikrobrytare med lång armanvänds ofta

Long Arm Micro Switch används ofta i många industrier på grund av dess kompakta storlek, precision och mycket enkla mekaniska integration. I hemmet används de i apparater som mikrovågsugnar, tvättmaskiner, diskmaskiner, kaffebryggare, kylskåp och luftkonditioneringsenheter för att upptäcka dörrförregling öppna eller stängda tillstånd, lockposition och vattennivå för driftsfunktioner och säkerhetskontroll.

I industriell och kommersiell användning används mikrobrytare med långa armar vanligtvis som gränslägesbrytare, positionsavkänningsanordningar och säkerhetsbrytare. De används också i stor utsträckning i varuautomater, arkadmaskiner, kontorsutrustning, elektriska lås, medicinsk utrustning, 3D-skrivare, förpackningsmaskiner och biltillbehör. De tillhandahåller ett ekonomiskt sätt att omvandla mekanisk rörelse till en elektrisk signal.

Typer av hävarmar och ställdon

Det finns flera olika former av spakarmar tillgängliga för mikrobrytare med långa armar. En rak lång spak är den vanligaste stilen och används för allmän positionsdetektering och grundläggande mekanisk kontakt. Rullspakar använder rullar i änden av sina spakar, vilket gör att glidningen över strömbrytaren blir mindre belastande för föremålet och minskar friktionen. Simulerade rullspakar har en krökt ände på armen i stället för en traditionell roterande rulle och erbjuder därför jämnare kontakt till lägre kostnad.

När du väljer en mikrobrytare med en speciell spakarm, var noga med att verifiera spakens rörelseriktning, eftersom att slå den i en felaktig vinkel kan skada den och orsaka för tidigt fel. Stabiliteten och livslängden för alla mikrobrytare med lång arm kan förbättras avsevärt genom att säkerställa att korrekt inriktning, spaklängd och frigöringsutrymme finns.

Hur man väljer en mikrobrytare med lång arm

Det bästa sättet att välja en switch är att börja med omkopplarens arbetsparametrar. Du måste överväga vad som kommer att upptäckas av omkopplaren, hur ofta omkopplaren kommer att aktiveras, hur mycket ström som kommer att flyta genom omkopplaren och vilka förhållanden omkopplaren kommer att utsättas för. Om du växlar signaler vid låg spänning, kan kontakttillförlitlighet och stabil drift vara viktigare än att växla stora mängder ström. Om du byter motor eller ström, måste du lägga större vikt vid elektriska värderingar och kontaktmaterial.

Det är viktigt att även mäta monteringshålsavstånd, kroppsstorlek, spakläge och terminalorientering. Montering tenderar att påverkas av även en liten dimensionsförändring. Skicka din leverantörs installationsinformation såsom bilder, ritningar, spänning/strömvärden, terminalinformation och artikelnummer när du byter ut en enhet med en befintlig modell. För ny produktutveckling, testa prover under faktiska driftsförhållanden före massproduktion så att du vet om driftkraften, kontakttillförlitligheten och installationstoleranserna uppfylls.

Mikrobrytare med lång armKöprekommendationer

När du köper en mikrobrytare med lång arm för OEM-produktion eller underhållsbehov, är inköp från någon som kan ge kontinuitet lika viktigt som priset. Om du köper en lågkostnadsswitch som ger dig olika grad av push-in-kraft eller misslyckas mycket snart efter att du köpt den, kommer du att ådra dig betydande kostnader för produktretur, stilleståndstid eller produktklagomål. Leta efter leverantörer som kan ge teknisk assistans, som kan producera konsekvent och som erbjuder tydlig dokumentation och certifiering av växeln.

Även om en mikrobrytararm kanske inte verkar vara särskilt betydelsefull, är den avgörande för säkerhet, kontroll och användarupplevelse. Genom att känna till ställdonets stil, elektriska klassificering, installationsskick och kvalitet hos mikrobrytare med långa armar, kan alla som köper en mikrobrytarspak för en apparat, kompakt gränslägesbrytare eller hållbar detekteringsbrytare för OEM-projekt välja en strömbrytare som ger tillförlitlig service under hela applikationens livslängd med minimala problem och driftstopp.
