Hur fungerar en 6-stifts vippbrytare?

Du har förmodligen snärtat en utan att tänka två gånger. Det tillfredsställande klicket på en vippbrytare finns överallt – på din sumppump, en bilstolsvärmare eller en bänkslip. Men när du vrider på en vanlig ljusströmbrytare bryter du bara en tråd. Så varför gör a6-polig vippbrytarebehöver sex metallstift gömmer sig under? Eftersom den här lilla komponenten inte bara är en på/av-knapp. Det är en liten trafikpolis. Den styr två oberoende kretsar samtidigt, och i vissa fall lyser den för att tala om för dig att strömmen är strömförande. Låt oss skjuta upp huven och se vad dessa stift faktiskt gör.

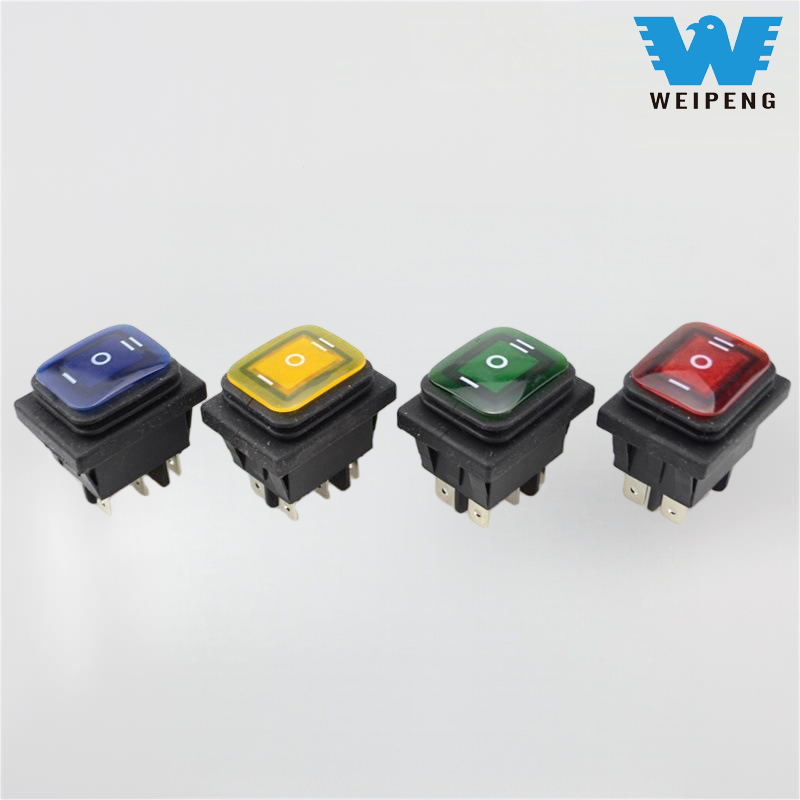

En 6-polig vippströmbrytare är en dubbelpolig, DPDT-omkopplare. På vanlig engelska betyder det att den kan styra två separata enheter eller två funktioner på en enhet samtidigt. Till skillnad från en enkel 2-stiftsomkopplare som bara skär av en enda tråd, är den här för mer komplexa jobb där du behöver vända en motor eller växla mellan två strömkällor.

För att förstå hur det fungerar måste du känna till stiftlayouten. Du behöver ingen ingenjörsexamen; tänk bara på dem i par.

- Pin 1 & 2 (Ingångarna): Dessa är dina "vanliga" terminaler. De ansluts vanligtvis till din huvudströmkälla (batteriet eller väggadaptern).

- Pin 3 & 4 (utgångssats 1): Dessa ansluts till den första enheten eller den första funktionen (t.ex. "framåt" på en motor).

- Pin 5 & 6 (utgångsuppsättning 2): Dessa ansluts till den andra funktionen (t.ex. "omvänd").

Vad händer när du vänder den?

Här är det magiska tricket. Vippan har en metallbrygga inuti som rör sig när du trycker på den.

- Position 1 (Upp/På A): Bryggan ansluter stift 1 till stift 3 och ansluter samtidigt stift 2 till stift 5. Effekten strömmar till funktion A.

- Position 2 (mitten/av): Ingenting ansluter. Bron sitter i neutralläge. Kretsen är död.

- Position 3 (Ner/På B): Bryggan ansluter stift 1 till stift 4 och stift 2 till stift 6. Nu flödar ström till funktion B.

Som köpare behöver du vanligtvis bara en 6-polig vippbrytare för två specifika problem:

1.  Reversera en likströmsmotor: Tänk på en vinsch eller en hiss. Du måste skicka positiv spänning ett sätt för att gå upp och vända polariteten för att gå ner. En 4-stiftsomkopplare kan inte göra detta säkert, men6-stiftdesign hanterar "crossover" internt.

2.  Dual Voltage Control: Du kanske har en enhet som körs på 12V och 24V, eller så vill du välja mellan "batterikraft" och "generatorkraft". Denna omkopplare isolerar båda linjerna.

The Light Issue (en vanlig köparhuvudvärk)

Många 6-poliga vippbrytare har en inbyggd LED. Dessa lampor kräver dock en markbana. Om din strömbrytare inte lyser, anta inte att den är trasig. Du behöver förmodligen dra en specifik jordledning till "jord"-stiftet (ofta stift 7 eller en separat terminal, beroende på märke). Om du ignorerar lysdioden fungerar den mekaniska omkopplingen fortfarande bra.

Takeaway

Glöm de komplexa kopplingsschemana för ett ögonblick. Kom bara ihåg: a6-polig vippbrytareär två separata 3-poliga brytare limmade i ett hus. Det finns för att hantera två olika åtgärder (som hög/låg hastighet eller framåt/bakåt) med en enda knapp. Om ditt projekt kräver att vända en motor eller hantera två strömkällor, vet du äntligen varför den grundläggande 2-stiftsomkopplaren inte skulle bryta den.
